Результат выполнения конструкторской и технологической разработки

Прибор ППКОП «Радиус-Б» (рисунок 1) предназначен для контроля состояния шлейфов охранной и пожарной сигнализации, подачи звукового и светового сигналов и передачи извещений по радиоканалу на ЦСМ системы передачи извещений «Радиус».

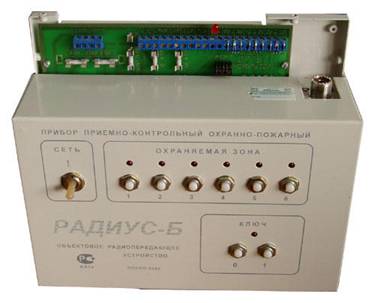

Рисунок 1 - Прибор приемно-контрольный охранно-пожарный ППКОП «Радиус-Б»

Область применения прибора: централизованная охрана объектов (квартир, офисов, гаражей, складских помещений и т.п.). Прибор осуществляет прием извещений посредством контроля величины сопротивления шлейфов сигнализации.

В шлейфы могут быть включены охранные и пожарные извещатели:

- с нормально-замкнутыми и нормально-разомкнутыми контактами,

- с питанием по шлейфу сигнализации,

- с выходом контактами реле.

Прибор обеспечивает питание извещателей напряжением 12 В по отдельной цепи.

Прибор обеспечивает отображение и регистрацию извещений:

-световой индикацией с помощью светодиодов на передней панели и выносного светодиода;

- звуковой сигнализацией с помощью встроенного звукового пьезоизлучателя;

- выдачей напряжения 220 В переменного тока на внешний световой оповещатель;

- выдачей напряжения 12 В постоянного тока на внешний звуковой оповещатель;

- размыканием «сухого» контакта «ПЦН» в цепи телефонной линии;

- передачей извещений по радиоканалу.

Передатчик радиосигналов, устанавливаемый в прибор, соответствует требованиям, предъявляемым к передатчикам стационарных радиостанций типа 3 по ГОСТ 12252-86.

Вид модуляции - частотная. Рабочая частота передатчика программируется предприятием-изготовителем по заявке потребителя. Номинальная мощность несущей - 2 Вт. Номинальное волновое сопротивление для подключения антенно-фидерного устройства - 50 Ом. Потребитель имеет возможность изменять параметры прибора с помощью перемычек на плате контроллера.
