Номер 83-069-04 |
|||
Наименование проекта Электромеханический привод к распашным воротам |
|||
Назначение Ликвидация ручного труда при контроле въезда и выезда транспортных средств |
|||
Рекомендуемая область применения Распашные ворота различных ограждений или помещений |
|||

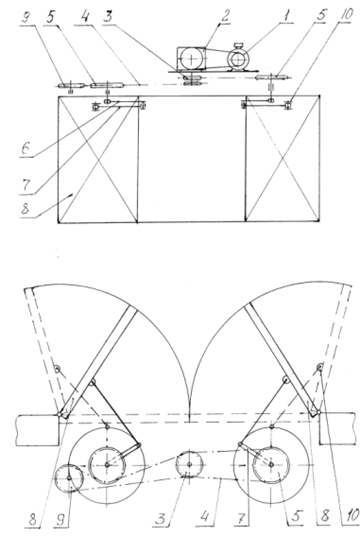

Описание Частное техническое решение, имеющее самостоятельное значение Электромеханический привод к воротам служит для облегчения труда работников предприятий, контролирующих въезд и выезд транспортных средств. Так как распашные ворота обычно состоят из двух створок, то чаще всего каждая створка имеет отдельный привод. Приводы удобнее устанавливать с той стороны ворот, куда открываются створки. Даже если ворота относятся к какому-либо помещению (гаражу, складу, и т. д.), все равно устройства, открывающие (закрывающие) створки, располагаются снаружи. Агрегаты привода следует хорошо закрывать от воздействия атмосферных осадков, особенно в осенне-зимний период. Приводы устанавливают на фундаментах, около створок, поэтому они могут ограничивать маневр проезжающих транспортных средств. На кафедре «Детали машин» ЧГАУ разработана кинематическая схема привода, расположенного в верхней части ворот. Если ворота относятся к помещению, то привод будет находиться внутри него. Механизм, защищенный от воздействия дождя и снега, работает надежнее и дольше. Привод имеет электродвигатель 1 (рисунок 1), от которого вращение передается через клиноременную передачу к червячному редуктору 2. Редуктор расположен на раме так, что его выходной вал направлен вниз. На выходном валу редуктора установлена двойная звездочка 3. От нее вращение передается через приводные цепи 4, звездочки 5 к рычагам 6. Рычаги связаны тягами 7 со створками ворот 8. На рисунке 1 электродвигатель и редуктор на виде сверху не показаны. Рисунок 1 - Схема распашных ворот с электромеханическим приводом Для того, чтобы обе створки открывались (закрывались) одновременно, с одинаковыми скоростями, надо чтобы рычаги вращались в разные стороны. По этой причине одну из звездочек (на рисунке 1 это левая звездочка) цепь должна огибать с одной стороны. Это можно обеспечить установкой дополнительной звездочки 9. На представленном рисунке пунктирными линиями изображены створки ворот в крайних (полностью закрытом и открытом) положениях. Сплошными линиями показаны створки в промежуточном (полуоткрытом) положении. Электродвигатель с редуктором установлены на раме в виде плиты прикрепленной к стенке помещения. К этой же стенке закреплены валы рычагов. Длина тяг может регулироваться. Тяги прикрепляются к створкам с помощью кронштейнов 10. В случае отказа привода или отключения электроэнергии предусмотрено отсоединение тяг от кронштейнов. Самопроизвольное открывание ворот исключено благодаря свойству самоторможения червячного редуктора. |
|||
Преимущества перед известными аналогами Один электродвигатель и редуктор приводят в движение обе створки ворот. Расположение привода сверху над воротами не мешает движению транспортных средств |
|||
Стадия освоения Внедрено в производство |
|||
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
Технико-экономический эффект Годовой экономический эффект - 20000 руб. |
|||
Возможность передачи за рубеж За рубеж не передаётся |
|||
Дата поступления материала 27.07.2006 |
