Результат внедрения изобретения.

На рис. 1 изображен зерноуборочный комбайн с предлагаемым бункером, продольный разрез; на рис. 2 - бункер комбайна; на рис. 3 - крепление верхнего конца гибкой перегородки бункера; на рис. 4 - разъемно-шарнирное соединение для крепления нижнего конца перегородки.

Зерноуборочный комбайн содержит жатку с эксцентриковым мотовилом 1, режущим аппаратом 2 и шнеком 3. наклонную камеру 4, транспортер 5 биологически ценного зерна, транспортер 6 товарного зерна и бункер 7.

Бункер 7 посредством перегородки 8 разделен на секцию 9 для биологически цен­ного зерна и секцию 10 для товарного зерна. Перегородка 8 выполнена из гибкого материала и снабжена поперечными планками 11. причем поперечные планки 11 выполнены на перегородке 8 начиная от ее конца на длине, равной высоте бункера 7. Верхний участок перегородки 8 намотан на вал 12, который выполнен полым и смонтирован на крышке 13 бункера 7 посредством упругого элемента кручения, выполненного в виде двух пружин 14, размещенных на конечных участках оси 15, который расположен внутри полого вала 12. Один конец каждой пружины 14 прикреплен к оси 15, а другой конец - к валу 12. Концы оси 15 выполнены прямоугольного сечения под соответствующие пары опорных крышек 16, установленные на крыше 13. В крыше 13 выполнена щель 17 для перегородки 8. В щели 17 предусмотрено увеличение ее проходного сечения (не показано) для прохода планок 11 при монтаже и демонтаже перегородки 8. При монтаже перегородки 8 ось 15 вручную вращают для раскручивания пружины 14 в направлении, противоположном разматыванию перегородки 8 с вала 12. Бункер 7 имеет также первый и второй 19 выгрузные транспортеры, установленные соответственно в секциях 9 и 10. Нижний конец перегородки 8 закреплен на днище бункера 7 посредством разъемно­го шарнирного соединения, который имеет трубу 20 и размещена в ней ось 21 с рукояткой 22. К трубе 20 приварена пластина 28 с квадратными отверстиями под болты для крепления перегородки 8. Ось 21 установле­на в боковинах бункера 7 е использованием уплотнительного элемента. В наклонной камере 4 комбайна установлен ленточный 24 и роликовый 25 транспортеры.

Бункер работает следующим образом. В секцию 9 поступает биологически ценное зерно, выделенное из хлебной массы между транспортерами 24 и 25, а в секции 10 - товарное зерно, выделенное в молотилке. В зависимости от соотношения количеств того или иного вида поступающего в бункер 7 зерна, перегородка 8 при помощи шарнирного соединения и за счет своей гибкости смещается в бункер 7 в сторону объема с меньшей подачей в данный момент времени. При этом перегородка 8 удлиняется за счет разматывания с вала 12 и занима­ет положение внутри объема бункера 7, соответствующее текущему соотношению биологически ценного и товарного зерна. Обе секции 9 и 10 бункера 7 заполняются одновременно и комбайн может встать на параллельную выгрузку зерна из обеих секций. При попадании зерна в бункер 7 во влажном виде может произойти слеживание зерна или образоваться своды по мере наполнения объемов в секциях 9 и 10. При выгрузке зерна перегородка 8 за счет пружины 14 кручения автоматически наматывается на вал 12. Так как перегородка 8 снабжена поперечными планками 11, то эти планки при наматывании перегородки 8 на вал 12 " расшевеливают" (ворошат) слежавшееся зерно и разрушают образовавшиеся своды. Это исключает дополнительное время на разрушение сводов, что облегчает разгрузку зерна и уменьшает затраты времени на выгрузку.

Рис. 2. Бункер комбайна

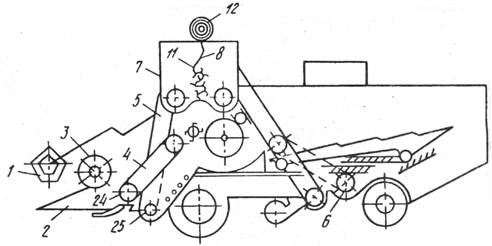

Рис. 1. Зерноуборочный комбайн с реконструированным бункером

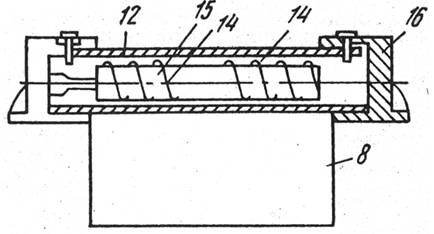

Рис. 3. Крепление верхнего конца гибкой перегородки бункера

Рис. 4. Разъемно-шарнирное соединение для крепления нижнего конца перегородки
