Результат внедрения изобретения.

На рис. 1 схематически изображена установка для предпосевной обработки семян; на отс. 2 - вид А на рис. 1.

Установка содержит бункер 1 для семян, камеру 2 обработки, установленные над транспортером 3 с ячейками 4 ленту 5 и устройство (распылитель) 6 для обработки семян. Лента 5 выполнена сплошной, бесконечной и установлена на цилиндрических барабанах 7 и 8, один из которых имеет привод (не показан) с возможностью контактирования и транспортером 3 посредством нажимного ролика 9.

Ось барабана 8, расположенного в зоне обработки, смещена вверх относительно оси барабана 7. Устройство 6 для обработки семян выполнено в виде распылителя, конец которого размещен под нижней ветвью транспортера.

Между бункером 1 для семян и транспортером, с наклоном к горизонту установлена скатная доска 10 с продольными ребрами 11, образующими желоба, поперечное сечение которых по всей их длине имеет прямоугольную форму и одинаковый размер. В конце скатной доски 10 в одной плоскости с ее нижней кромкой над продольными ребрами 11 установлен щиток 12.

Установка работает следующим образом.

Семена из бункера 1 подают на скатную доску 10 с продольными ребрами 11, откуда дальше семена по желобам прямоугольной формы и одинакового размера попадают на транспортер 3 с ячейками 4. В камере 2 обработки из распылителя б подается жидкий азот, при соприкосновении с которыми семена замерзают и в таком состоянии транспортируются в ячейках 4, закрытых верхней лентой 5, что позволяет продлить нахождение семян в замерзшем состоянии и тем самым сократить расход азота на замораживание семян.

Семена из бункера 1 могут подаваться неравномерным слоем по различным причинам (шероховатость, размеры или влажность семян разные и т.п.). Наличие скатной доски 10 с продольными ребрами 11 желобами прямоугольной формы и одинакового размера позволяет упорядочить равномерную подачу семян на транспортер 3. Это объясняется в следующем. Для повышения качества обработки семян необходимо их распределить равномерным слоем по ширине транспортера 3. Продольные ребра 11 упорядочивают скольжение семян вниз по скатной доске 10 и распределяют их по ширине скатной доски 10 равномерно, так как наличие вертикальных стенок ребра 11 не позволяет семенам переходить из одного желоба в другой желоб между этими ребрами. При равномерном распределении семян по ширине скатной доски 10 эти семена будут распределяться равномерно и по ширине транспортера 3 с ячейками 4. В результате достигается одинаковая толщина слоя семян по ширине транспортера 3, при котором семена получают одинаковую дозу обработки, что в конечном итоге повышает качество обработки.

Вертикальный щиток 12 образует одина­ковое проходное сечение семян между ребрами 11 (см. рис.2). При этом скопив­шиеся в конце скатной доски 10 семена при их сгруживании задерживаются щитком 12 и через проходные окна между ребрами 11 выходят одинаковые порции семян. Это способствует равномерному распределению семян по толщине обрабатываемого слоя, что повышает качество обработки.

Таким образом, предлагаемое устройство позволяет семенам получить одинаковую дозу обрабатываемого материала и повысить качество их обработки.

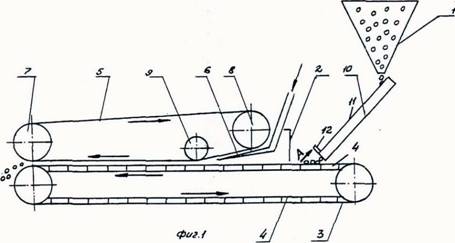

Рис. 1. Установка для предпосевной обработки семян

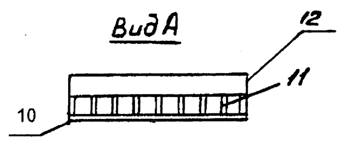

Рис. 2. Установка для предпосевной обработки семян. Вид А
