Результат внедрения изобретения.

На рис.1 изображен очиститель корнеплодов от ботвы на корню, вид сбоку; на рис. 2 - то же, вид сверху; на рис. 3 - то же, вид спереди.

Очиститель выполнен в виде барабана, состоящего из связанного с приводом (не показан) горизонтально установленного вала 1, несущего эластичные очистительные элементы 2, шарнирно подвешенные к осям 3, с помощью тяг 4 (фиг. 2), а сами оси 3 стягивают диски 5, установленные жестко на валу 1. Под барабаном установлен решетчатый рабочий орган, выполненный в виде гибкой сетки 6, передний конец 7 которой шарнирно установлен на коленчатом валу 8, а задний конец 9 при поступательном движении очистителя копирует поверхность головок корней под очистительными элементами 2.

Сетка 6 состоит из шарнирно связанных рабочих элементов 10 и выполнена из упру­гого материала. Очиститель закреплен на раме 11.

Очиститель работает следующим образом.

При движении очистителя вдоль рядков корнеплодов с обрезанной ботвой колеблю­щегося (за счет коленвала 8 с приводом) рабочая сетка 6 копирует поверхность головок корней, а ее рабочие элементы 10 удаляют остатки ботвы на головках. Так как сетка 6 с рабочими элементами 10 выполнена из упругого материала, то при попадании под сетку 6 корнеплодов с неровной поверхностью головок упругие рабочие элементы 10 в момент зацепления за неровно выступающие части головки растягиваются в нужном направлении и легко огибают эту головку любой конфигурации и, тем самым, легко и без задира защитного слоя продукта преодолевают корнеплод. Это снижает повреждаемость корнеплода. Выступающие под сеткой остатки ботвы дополнительно удаляются эластичными элементами 2 вращающегося барабана. Эластичные элементы 2, копируя головки корней, поджимают рабочие элементы 10 сетки 6 к головкам. При этом вследствие выполнения рабочих элементов 10 из упругого материала эти элементы 10 легко принимают форму головки любой конфигурации и более плотно обтекают эту головку. В результате остатки ботвы очищаются эластичными элементами 2 более полно, что повышает качество очистки.

Кроме того упругие рабочие элементы 10 шарнирно связаны между собой и взаи­модействуют друг с другом, то есть при деформации одного упругого элемента деформируется и другой соседний упругий элемент. В результате суммарная величина обратимой деформации увеличивается, что увеличивает растягиваемость сетки и ее способность более лучше огибать головку корнеплодов и более легко принимать фор­му головки корнеплодов.

Таким образом, предлагаемый очиститель позволяет снижать повреждение кор­неплодов и повышает качество их очищения от ботвы.

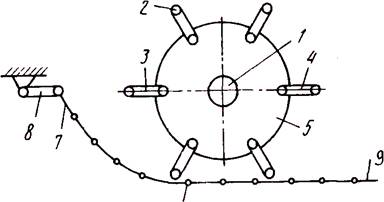

Рис. 1. Очиститель корнеплодов от ботвы, вид сбоку

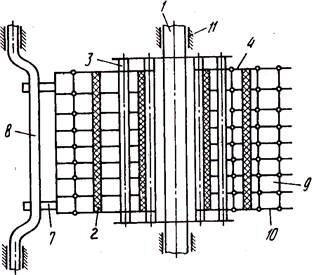

Рис. 2. Очиститель корнеплодов от ботвы, вид сверху

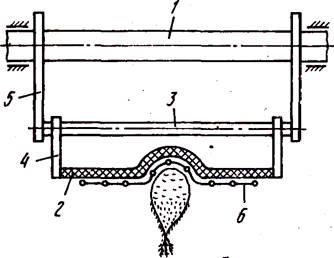

Рис. 3. Очиститель корнеплодов от ботвы, вид спереди
