Результат внедрения изобретения.

На рис. 1 показан предлагаемый рабочий орган для междурядной обработки почвы, вид спереди; на рис. 2 - то же, вид сбоку.

Предлагаемый рабочий орган состоит из стойки 1, плетеподъемника 2, правого и левого крыльев 3 лапы, к которым прикреплены рыхлительные прутки, состоящие из неподвижной 4 и подвижной 5 частей.

Подвижные части 5 рыхлительных прутков подпружинены относительно неподвижных частей 4 с помощью пружины растяжения 6. Ближайшие к стойке прутки выполнены короче остальных. Свободные концы подвижной части прутков закруглены.

При проведении междурядных обработок предлагаемый рабочий орган, закрепленный к раме культиватора посредством стойки 1 , работает следующим образом.

После заглубления в почву режущие кромки плетеподъемника 2, размещенные ниже лезвий крыльев 3 лапы, подрезают слой почвы поливной борозды, который вместе с растительной массой поднимается по отвалам плетеподъемника 2 и сходит с них за пределами лезвий крыльев лапы.

Пласт почвы на гряде, подрезаемый лезвиями крыльев лапы, перемещается по их груди, поступает сначала на неподвижную 4, а затем подвижную 5 части рыхлительных прутков. Свободный конец подвижной части 5 рыхлительных прутков должен находиться у поверхности почвы. При этом корневища сорной растительности, перемещаясь по рыхлительным пруткам, свободно сходят с них, так как угол вхождения в почву закругленной подвижной части 5 прутков уменьшается.

В процессе работы из-за разных обстоятельств (уклоны, склоны, локальные возвышенности и углубления поверхности поля и т.д., то есть из-за неравномерности поверхности поля) глубина хода рабочего органа по длине одного прохода изменяется постоянно. Чем глубже обработка, тем длиннее должен быть пруток; чем мельче - наоборот. При глубокой вспашке на пруток (на подвижную 5 тоже) воздействует большая сила более плотных глубоких слоев. При этом реакция силы трения стремиться растянуть рыхлительный пруток. Так как подвижная часть 5 рыхлительного прутка подпружинена относительно неподвижной части 4 с помощью пружины растяжения б, то в вышеуказанном случае реакция силы трения преодолевает усилие пружины 6 и рыхлительный пруток удлиняется за счет растяжения этой пружины. При мелкой вспашке воздействие реакции почвы на пруток уменьшается, и пружина б за счет упругости сжимается и укорачивает рыхлительный пруток.

Таким образом, условие нахождения свободного конца подвижной части 5 рыхли­тельных прутков у поверхности почвы при любой глубине обработки автоматически поддерживается. Это улучшает качество обработки. Так как свободный конец подвижной части 5 рыхлительных прутков всегда находится у поверхности почвы, то улучша­ется условие свободного перемещения корне­вищ сорной растительности по рыхлительным пружинам наружу, что устраняет забиваемость рабочего органа.

Кроме того, за счет пружины б подвижная часть 5 прутка колеблется в процессе работы. При этом почва больше крошится, а прилипшие корневища сорной растительности лучше отлипаются. Это улучшает качество крошения и самоочищаемость рабочего органа.

При установке разной глубины вспашки на разных полях отпадает применение физического усилия на изменение длины рыхлительных прутков, так как они сами за счет подпружинивания подвижной части 5 автоматически изменяются по длине в процессе работы, это улучшает удобство эксплуатации.

Таким образом, предлагаемое устройство улучшает качество обработки и крошения почвы, устраняет забиваемость рабочего органа и улучшает условие эксплуатации при разной глубине обработки.

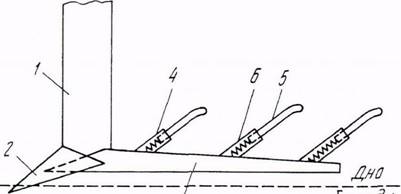

Рис. 1. Рабочий орган для междурядной обработки почвы, вид спереди

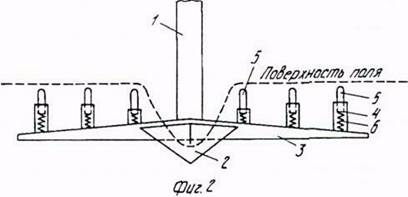

Рис. 2. Рабочий орган для междурядной обработки почвы, вид сбоку
