Номер

82-027-04

Наименование проекта

Защита электроустановок от аварий управляемым предохранителем

Назначение

Управление от релейной защиты срабатыванием плавких предохранителей

Рекомендуемая область применения

Защита электроустановок напряжением до 1000 В и выше

Описание

Описание к ИЛ 82-027-04

Результат внедрения изобретения.

Целью данного изобретения является повышение надежности защиты электрических сетей и электрооборудования.

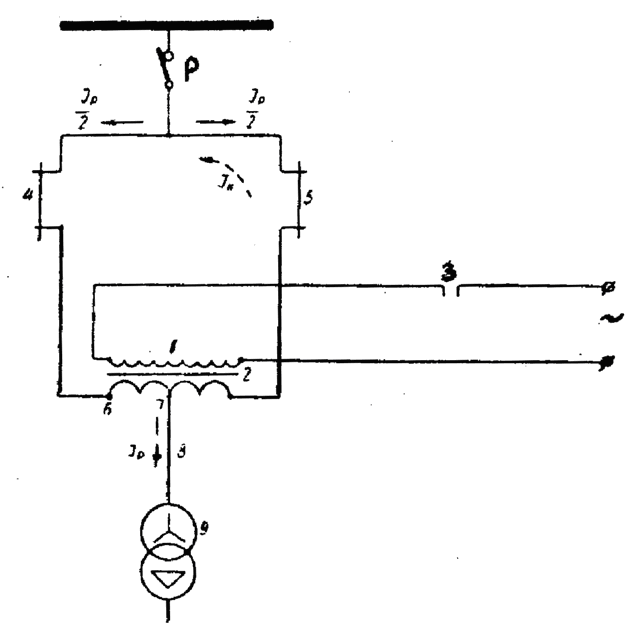

На рис. 1 и 2 представлены принципиальные схемы изобретения. Согласно рис. 1 первичная обмотка 1 трансформатора 2 подключена к источнику переменного тока через замыкающий контакт 3 релейной автоматики. Плавкие вставки предохранителя 4 и 5 включены параллельно через вторичную обмотку 6 трансформатора 2. средняя точка 7 которого подключена к токопроводу 8 защищаемого электрооборудования 9. Замкнутый магнитопровод трансформатора 2 совместно с управляющей (первичной) 1 и вторичной 6 обмотками выполняет функцию управляющего трансформатора (УТ), а пара плавких вставок 4 и 5 предохранителя каждой из фаз совместно со вторичной обмоткой 2 УТ образуют контур управления.

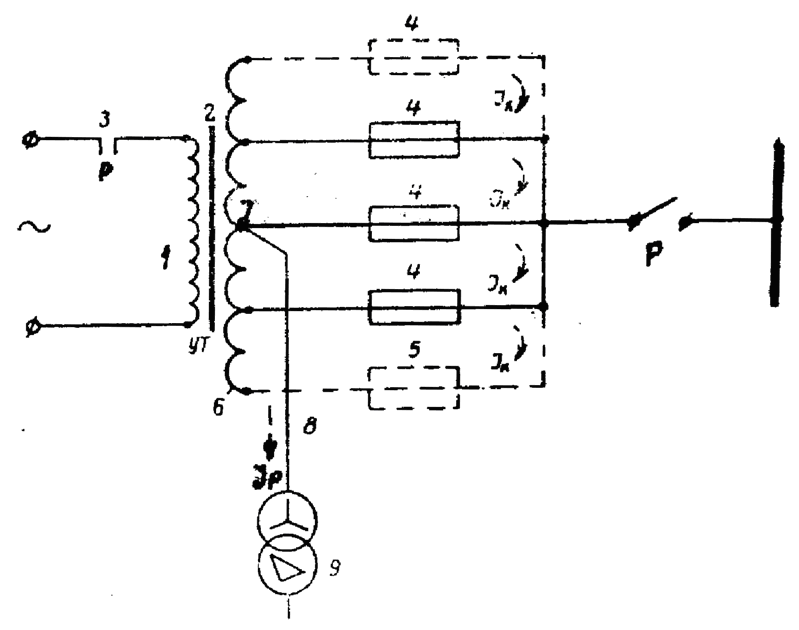

При нормальном режиме работы защищаемой сети через каждую плавкую вставку протекает половина рабочего тока jp/2 той или иной фазы защищаемой сети. При управлении срабатыванием предохранителя каждом контуре управления, образуемых плавкими вставками, кроме рабочего тока jp защищаемой сети наводится контурный ток jк. Под действием этих токов перегорает одна из плавких вставок, а затем за счет jp защищаемой сети через определенное время, зависящее от величины jp, сгорает и вторая плавкая вставка. Также ко вторичной обмотке 6 УТ может быть присоединено n плавких ставок (см. рис. 2) управляемого предохранителя, для чего на этой обмотке выполняется n отпаек (выводов).
