Результат внедрения изобретения.

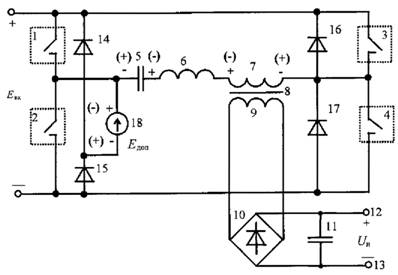

Преобразователь с последовательным резонансным инвертором (см. рис.) содержит силовые ключи 1-4, образующие мост, к первой диагонали которого подключен источник входного напряжения Е _вх, ко второй диагонали - соединенные последовательно конденсатор 5, дроссель 6 и первичная обмотка 7 силового трансформатора 8. Вторичная обмотка 9 силового трансформатора 8 через выпрямитель 10 и конденсатор 11 емкостного фильтра подключена к выходным выводам 12, 13 преобразователя. Силовые ключи 1-4 шунтированы обратными ключами (например, диодами) 14-17, причем общая точка соединения обратных диодов 14, 15 подключена к общей точке соединения силовых ключей 1, 2 через дополнительный источник э.д.с. Е _доп 18 с изменяющейся полярностью, а общая точка соединения обратных диодов 16, 17 подключена к общей точке соединения силовых ключей 3,4.

В преобразователе, в отличие от аналогов и прототипа, за счет введения дополнительного источника э.д.с. 18 с изменяющейся полярностью напряжения увеличивается амплитудное значение напряженияu _mна конденсаторе 5. Это способствует увеличению граничного тока нагрузки и сдвигу внешней характеристики преобразователя в сторону увеличения выходного тока. Требуемые значения максимального выходного тока (выходной мощности) при заданных значениях Е _вх,l _s,fможно регулировать выбором величины напряжения Е _доп дополнительного источника э.д.с. 18.
