ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 82-004-04 |
|
Наименование проекта Способ строгания Г.Н.Степанова |
|
Назначение Строгание, долбление и протяжка с сесением стружки от "0" до максимума при каждом ходе |
|
Рекомендуемая область применения Обработка изделий из металла, древесины, пластмассы и т.р. на строгальных, долбежных и протяжных станках |
|
Описание
Описание к ИЛ № 82-004-04 Результат изобретения. Целью этого изобретения является повышение стойкости инструмента за счет снижения динамических нагрузок в момент его врезания в изделие. Изобретение относится к машиностроению и может быть использовано при обработке изделий строганием на строгальных, долбежных и протяжных станках. В резцедержателе 1 установлен резец 2, а в резцедержателе 3 – резец 4. Обрабатываемое изделие 5 закреплено на столе 6 строгального станка. Резцедержателю 1 с резцом 2 сообщают перемещение, при этом с изделия снимается стружка переменного сечения, начиная с нулевой толщины и кончая толщиной, равной глубине резания. После выхода резца 2 из изделия 5 резцедержатель 1 отводится в первоначальное положение, совершаются реверс и смена резцов. Резцедержатель 3 устанавливается на уровне выхода резца 2 из изделия 5, ему сообщается перемещение и резец 4 обратным ходом снимает стружку, оставшуюся при предыдущем исполнительном движении.

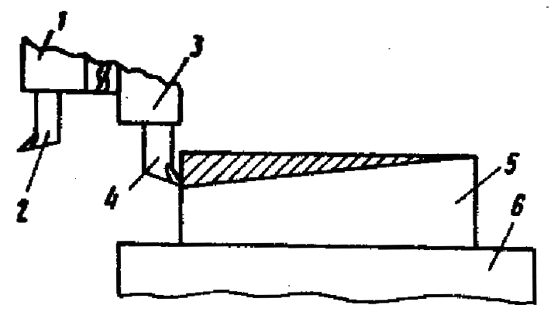

Рис. 1

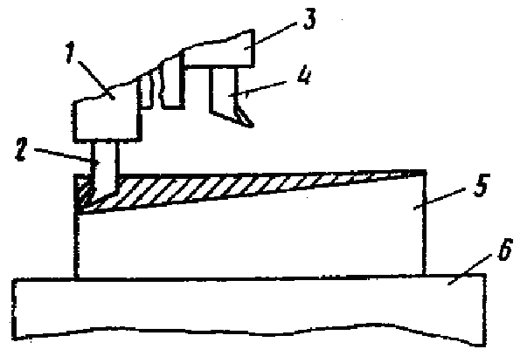

Рис. 2

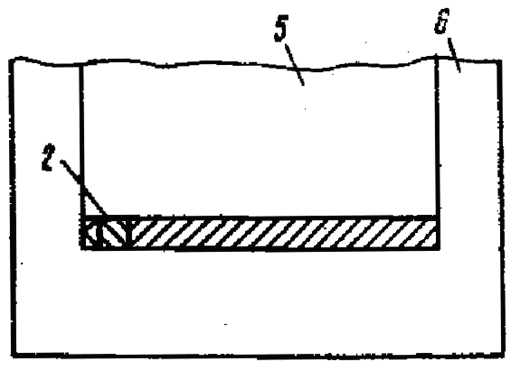

Рис. 3

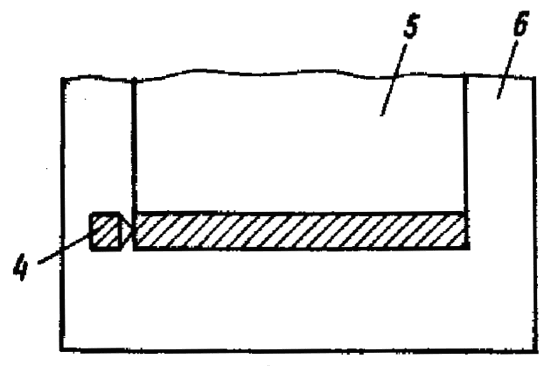

Рис. 4 |
|
Преимущества перед известными аналогами Снижение можности главного привода, уменьшение металлоемкости станка, исключение колебания напряжжения в электросети |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект Увеличение скорости обработки изделий в 10 раз |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 30.11.2006 |
