Данный материал является результатом научно-технической разработки автора патент№ 2235595.

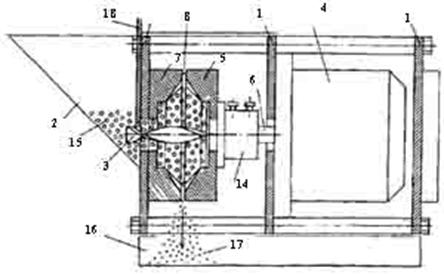

Дисковая мельница (рис. 1) содержит корпус 1, на котором установлен бункер 2, шнек 3,соединенный с электродвигателем 4, вращающийся диск 5, закрепленный на валу 6, инеподвижный диск 7, закрепленный жестко на корпусе 1, где на рабочей поверхности 8 вращающегося и неподвижного дисков 5, 7 в одном направлении выполнены чередующиесямежду собой малые и большие внутренние острозаточенные одноугловые =45° зубья 9, 10под углом =25-30 ⁰ от периферии рабочих поверхностей 8 вращающегося и неподвижногодисков 5,7 внутрь последних со смещением относительно центров 11 вращающегося инеподвижного дисков 5,7 на рабочей поверхности 8, их соответственно на величину 15-17 мм и 24-26 мм под углом =30-45° к линии смещения на рабочих поверхностях 12, 13 их, причем между вращающимся диском 5 и электродвигателем 4 на валу 6 установлена втулка 14 свозможностью передвижения в продольном направлении. В бункер 2 загружается продуктдля помола 15. А в нижней части дисковой мельницы установлена емкость 16 готовогопродукта 17, где посредством задвижки 18 регулируется подача продукта (зерна) для помола15 в полость между неподвижным и вращающимся дисками 7, 5.

Широкий диапазон регулировки зазора дает возможность получать готовый продукт17 от пудры до крупных гранул до 5 мм и более. Корпус 1 закрывает все детали с трехсторон, сверху и с боков. В емкость 16 высыпается готовый продукт 17. Рабочее положениедисков вертикальное. Двигатель устанавливают с оборотами 700-900 об/мин., чтообеспечивает пониженное шумотушение, ликвидацию вибраций.

Рис. 1
