Данный материал является результатом научно-технической разработки кафедры деталей машин и инженерной графики ВГЛТА.

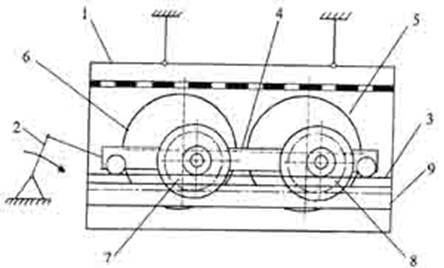

Очиститель плоских решёт установлен в решётном стане 1 (см. рис. 1) и включает приводное устройство 2 и, установленную с возможностью перемещения по направляющим 3, раму 4 с цилиндрическими рабочими органами 5 и 6. На осях рабочих органов, с одной стороны, размещены шестерни 7 и 8, находящиеся в зацеплении с расположенной в решётчатом стане зубчатой рейкой 9. При этом рабочие органы установлены на осях эксцентрично.

Очиститель плоских решёт работает следующим образом. Привод сообщает раме возвратно-поступательное движение по направляющим. Движение рамы заставляет шестерни перемещаться по зубчатой рейке. Получающие при этом сложное вращательное движение рабочие органы, периодически контактируя с решетом, осуществляют при этом его очистку, которая происходит как за счёт непосредственного воздействия рабочих органов на застрявшие частицы, так и за счёт встряхивания решета при ударе.

Рис. 1

]]
