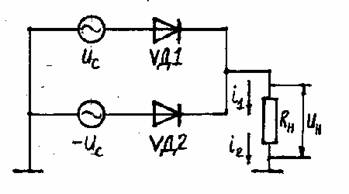

Электрическая схема умножителя частоты, работающего в двухполупериодном режиме, приведена на рис. 1.Принцип его действия заключается в следующем.

Противофазные напряженияu _cи -u_с, создаваемые источником сигнала, воздействуют на полупроводниковые диодыvД1 иvД2, имеющие нелинейные вольт-амперные характеристики. В результате возникают токиi₁иi₂, каждый из которых протекает через соответствующий диод и нагрузочный резисторr_н. Направление токов на рис. 1 указаны стрелками.

Получаемое наr_нвыходное напряжениеu_нопределяется выражениемu_н= (i₁+i₂)r_н. В составеu_нсодержатся только чётные гармоники; нечётные скомпенсированы самой схемой умножителя, что повышает его внутреннюю помехоустойчивость. Нужная гармоника выделяется фильтровым способом.

Умножитель частоты имеет небольшие габариты и может быть изготовлен в микромодульном исполнении.

Рис. 1
