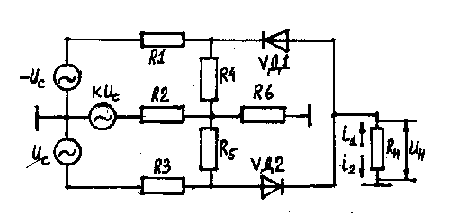

Электрическая схема умножителя частоты, созданного на основе резистивно-диодного балансного смесителя, представлена на рис. 1.

Работа прибора происходит следующим образом.

Напряженияu _c, -u_си Кu_с(k- коэффициент пропорциональности), созданные одним и тем же источником сигнала, через делители на резисторахr1 -r6 подводятся к нелинейным элементамvД1 иvД2, используемым в умножителе для преобразования частотных спектров. Возникающие при этом токиi₁иi₂протекают через резисторr_ни создают на нём напряжениеu_н, которое является выходным сигналом умножителя.

В составu_нвходят как чётные, так и нечётные гармоники входного напряжения. Если же в схеме умножителя сделатьu_си -u_сравными нулю, аku_составить неизменной величины, то в составu_нбудут входить только нечётные гармоники, и поэтому умножение частоты будет возможным лишь в нечётное число раз.

Выделение нужной гармоники может быть произведено обычными фильтровыми способами.

Умножитель отличается простотой схемы, имеет небольшие габариты и может быть изготовлен в интегральном исполнении. Кроме того, несколько улучшается его внутренняя помехоустойчивость.

Рис.1
