Данный материал является результатом научно-исследовательской работы авторов (ВГТУ, радиотехнический факультет, кафедра «Радиотехника» - Макаров Г.В., Филатов В.И.; кафедра «Радиоэлектронные устройства и системы» - Филатов И.А.)

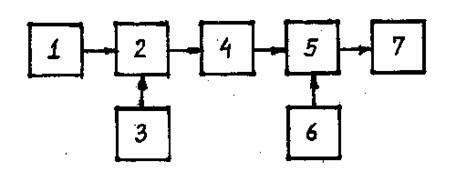

Функциональная схема вольтметра изображена на рис. 1.

Работа прибора заключается в следующем.

Низкочастотный измеряемый сигнал усиливается в требуемое число раз усилителем 1 и подаётся затем на один из входов резистивно-диодного амплитудного модулятора 2; на другой его вход одновременно воздействует высокочастотное синусоидальное напряжение, создаваемое вспомогательным генератором 3. Полученный амплитудно-модулированный сигнал при дальнейшей обработке преобразуется с помощью пикового детектора 4 в постоянное напряжение, величина которого пропорциональна сумме амплитуд модулирующего и несущего колебаний. В блоке 5 это напряжение суммируется с постоянным (компенсационным) напряжением противоположной полярности, создаваемым источником 6 и пропорциональным амплитуде выходного напряжения генератора 3. В результате на индикаторное устройство 7 будет воздействовать сигнал, величина которого оказывается пропорциональной лишь амплитуде измеряемого напряжения.

Применение в приборе схемы на рис. 1 обеспечивает линейность всей отсчётной шкалы вольтметра, в том числе и в нижней её части, и существенно расширяет диапазон частот измеряемых сигналов.

Рис. 1
