Данный материал является результатом научно-исследовательской работы авторов (ВГТУ, радиотехнический факультет, кафедра «Радиотехника» - Филатов В.И., Макаров Г.В.; кафедра «Радиоэлектронные устройства и системы» - Филатов И.А.)

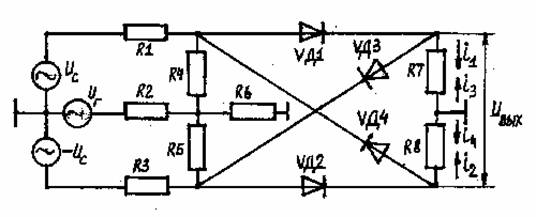

Электрическая схема смесителя представлена на рис. 1, где приняты обозначения:u_с, -u_с- напряжения, вырабатываемые источником сигнала;u_г- напряжение, создаваемое гетеродином;r1-r8 - резисторы постоянного сопротивления;vД1-vД4 - полупроводниковые диоды;i₁-i₄- токи, каждый из которых протекает через соответствующий диод;u_вых- выходное напряжение смесителя.

Преобразователь частоты работает следующим образом.

Напряженияu_с, -u_сиu_гчерез делители, состоящие из резисторовr1-r6, воздействуют на диодыvД1-vД4, которые в смесителе используются в качестве нелинейных частотно-преобразующих элементов и соединены между собой последовательно, образуя замкнутый электрический контур. Получаемые при этом токиi₁- i₄(их направления на рис. 1 указаны стрелками) протекают по нагрузочным резисторамr7 иr8 с одинаковой величиной сопротивления (r₇=r₈=r_н) и создают на них напряжение, равноеu_вых= (i₁-i₂-i₃+i₄)r_н.

В составеu_выхотсутствуют компоненты с частотами сигнала и гетеродина, что существенно повышает внутреннюю помехоустойчивость смесителя. К тому же по сравнению с трансформаторными схемами резистивно-диодный кольцевой смеситель имеет большую полосу пропускания и значительно меньшие габариты, что позволяет изготавливать его в микромодульном исполнении.

Рис. 1
