Данный материал является результатом научно-исследовательской работы авторов (ВГТУ, радиотехнический факультет. Кафедра «Радиотехника» - Филатов В.И., Макаров Г.В., кафедра «Радиоэлектронные устройства и системы» - Филатов И.А.)

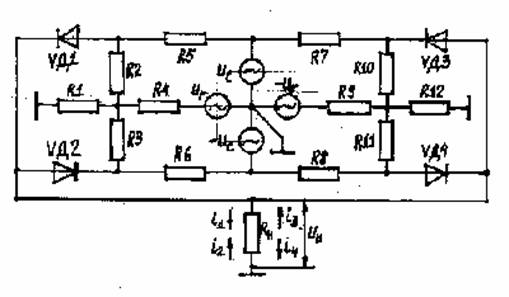

Электрическая схема смесителя изображена на рис. 1. Принцип его действия заключается в следующем.

Напряженияu_г, -u_г,u_си -u_с, создаваемые соответственно гетеродином и источником сигнала, через делители на резисторах постоянного сопротивленияr1 -r12 воздействуют на нелинейные частотно-преобразующие элементы, в качестве которых в схеме используются полупроводниковые диодыvД1 -vД4. Вследствие этого возникают токиi₁-i₄, каждый из которых протекает через соответствующий диод и нагрузочный резисторr_н.

Напряжениеu_н, получаемое на резистореr_н, определяется соотношениемu_н= (i₁-i₂-i₃-i₄)r_н. В спектреu_нсодержатся лишь составляющие с суммарно-разностными частотами и отсутствуют компоненты с частотами сигнала и гетеродина и все их чётные и нечётные гармоники, что существенно повышает помехоустойчивость смесителя.

К преимуществам данной схемы относится также увеличение амплитуды полезных колебаний.

Отсутствие в смесителе частотно-зависимых элементов типа трансформаторов обеспечивает широкую полосу пропускания и равномерность частотной характеристики. К тому же значительно уменьшаются габаритные размеры устройства.

Рис. 1
