Данный материал является результатом научно-исследовательской работы автора.

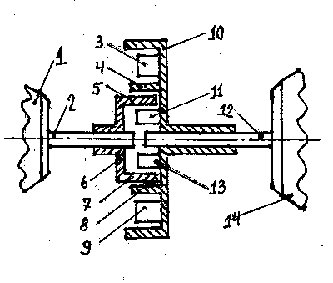

Конструкция преобразователя, используемого в приборах для измерения угловых отклонений валов микродвигателей, представлена на рис. 1.

На валу 2 исследуемого микродвигателя 1 укреплена обладающая малым моментом инерции лёгкая крыльчатка 6 с оптическими шторками 5 и 7, что практически не нагружает вал 2 и не влияет на точность измерений.

На валу 12 вспомогательного двигателя 14 установлен диск 10 с расположенными на нём фотодиодами 3 и 9, оптическими шторками 4 и 8 и миниатюрными лампочками накаливания 11 и 13.

Валы 2 и 12 в процессе измерений вращаются с одинаковой синхронной (средней) скоростью, что обеспечивается с помощью специального управляющего устройства. При наличии неравномерного вращения указанных валов шторки 5 и 7 будут совершать колебательные движения относительно шторок 4 и 8, что приводит к амплитудной модуляции постоянных по величине световых потоков, создаваемых лампочками 11 и 13 и воздействующих на светочувствительные поверхности фотодиодов 3 и 9. Получаемые при этом переменные электрические сигналы усиливаются и подводятся к измерительному прибору, в котором составляющая сигнала, пропорциональная углу качания вала 12, полностью компенсируется.

Оптические каналы преобразователя (11,5,4,3 и 13,7,8,9) выполнены по дифференциальной схеме, что существенно снижает влияние помеховых воздействий и повышает пороговую чувствительность прибора и точность измерения им параметров неравномерности вращения валов микродвигателей.

Рис. 1
