Номер 79-079-04 |
|
Наименование проекта Устройство контроля параметров вращения валов быстроходных двигателей |
|
Назначение Измерение параметров вращения |
|
Рекомендуемая область применения Измерительная техника (контроль угловых ускорений, углов качание и отклонений угловой скорости валов электродвигателей) |
|

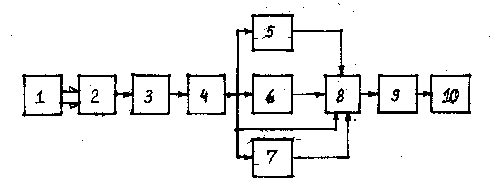

Описание Данный материал является результатом научно-исследовательской работы автора. Функциональная схема измерительного устройства изображена на рис. 1. Прибор работает следующим образом. Преобразователь 2, установленный на валу испытуемого двигателя 1, вырабатывает напряжение, пропорциональное угловой скорости вращения вала . Из полученного напряжения с помощью блока 3 выделяется сигнал, пропорциональный отклонению угловой скорости и усиливаемый затем в нужное число раз предварительным усилителем 4, выход которого подключен ко входам дифференцирующего звена 5, корректора уровня сигнала 6 и интегрирующей цепи 7, вырабатывающих сигналы, пропорциональные соответственно угловому ускорению , относительному отклонению угловой скорости / 0 и углу качания вала ; здесь 0 = - - синхронное (среднее) значение угловой скорости. Корректор уровня сигнала создаёт напряжение, обратно пропорциональное 0. Выходные сигналы блоков 4 - 7 при дальнейшей обработке поступают на коммутатор измеряемых параметров вращения 8, с выхода которого в зависимости от положения его переключателя снимается лишь одно (интересуемое) из указанных напряжений. Оно усиливается оконечным усилителем 9 и подаётся на индикаторное устройство 10. Измерительный прибор обеспечивает высокую пороговую чувствительность и возможность контроля всех четырёх параметров вращения. Рис. 1
|
|
Преимущества перед известными аналогами Повышение пороговой чувствительности |
|
Стадия освоения Экспериментально работа прибора проверена в лабораторных условиях ВГТУ |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Увеличение пороговой чувствительности в 5 - 7 раз |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 02.08.2004 |
