ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 79-078-04 |
|
Наименование проекта Измеритель угловых качаний валов микромашин |
|
Назначение Измерение углов качания роторных узлов микродвигателей |
|
Рекомендуемая область применения Измерительная техника (контроль параметров вращения валов электрических машин) |
|

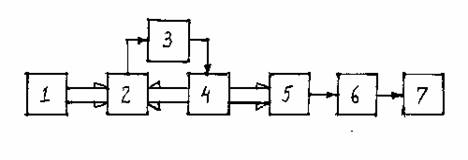

Описание Данный материал является результатом научно-исследовательской работы автора. Функциональная схема прибора приведена на рис. 1. Измерительное устройство работает следующим образом. Угловые качания валов исследуемой микромашины 1 и вспомогательного электродвигателя 4 воздействуют одновременно на преобразователь 2 составной конструкции, выходной сигнал которого подаётся на вход системы автоматического регулирования 3, вырабатывающей напряжение для управления скоростью вращения вала двигателя 4. В результате обеспечивается равенство угловых скоростей и углов поворота валов обоих двигателей (1 и 4), что значительно упрощает контроль параметров неравномерности вращения исследуемой микромашины. С этой целью на другом вылете вала двигателя 4 устанавливается существенно более простой (по сравнению с преобразователем 2) датчик угловых колебаний 5. Его выходной сигнал после усиления усилителем 6 поступает на индикаторное устройство 7. Прибор имеет высокую пороговую чувствительность, его преобразователь 2 практически не нагружает вал микромашины 1. Рис. 1
|
|
Преимущества перед известными аналогами Значительное снижение нагрузки на валу испытуемого микродвигателя, увеличение пороговой чувствительности и точности измерений |
|
Стадия освоения Работа прибора проверена в лабораторных условиях ВГТУ |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Увеличение пороговой чувствительности в 8 - 10 раз, повышение точности измерения в 3 - 4 раза |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 02.08.2004 |
