Данный материал является результатом научно-исследовательской работы автора.

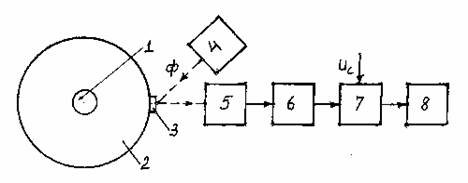

Структурная схема измерительного устройства с датчиком хронизирующих импульсов представлена на рис. 1.

Прибор работает следующим образом.

На валу 1 исследуемого двигателя установлен датчик углового перемещения 2, на боковую наружную зачернённую поверхность которого параллельно оси вала нанесена узкая белая полоска 3. Световой поток Ф, создаваемый миниатюрной лампочкой накаливания 4, достигая этой полоски, отражается от неё и при вращении датчика 2 создаёт на нагрузочном резисторе фотодиода 5 последовательность узких электрических импульсов, период следования которых равен периоду вращения вала 1. Далее полученные хронизирующие импульсы усиливаются усилителем и затем в блоке 7 суммируются с измеряемым сигналомu_с, поступающим по основному измерительному каналу (на рис.1 не показан). Уровень хронизирующих импульсов можно плавно регулировать обычным потенциометром.

Суммарный электрический сигнал, несущий информацию о неравномерности вращения вала и её распределении в пределах каждого оборота вала двигателя, с выхода суммирующего блока подаётся на индикаторное устройство 8, которым может быть шлейфовый или электронный осциллограф.

Датчик хронизирующих импульсов позволяет более точно определять закон изменения параметров вращения.

Рис. 1
