Номер 79-076-04 |
|
Наименование проекта Прибор для измерения угловых колебаний валов тихоходных двигателей |
|
Назначение Измерение параметров неравномерности вращения |
|
Рекомендуемая область применения Измерительная техника (контроль угловых ускорений, углов качания и отклонений угловой скорости валов тихоходных двигателей) |
|

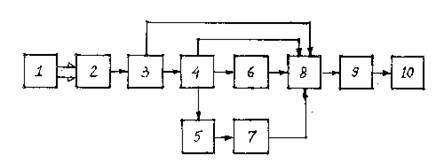

Описание Данный материал является результатом научно-исследовательской работы автора. Функциональная схема измерительного устройства приведена на рис. 1. Его принцип действия состоит в следующем. На валу контролируемого тихоходного двигателя 1 установлен датчик углового ускорения 2, имеющий резонансную частоту собственных крутильных колебаний порядка 10 Гц, что обеспечивает нормальную работу прибора при частотах меньше или равных 5 Гц. Электрический сигнал, вырабатываемый датчиком 2, после усиления его предварительным усилителем 3 воздействует на интегрирующее звено 4, выходные сигналы которого поступают на входы промежуточного усилителя 5 и корректора уровня сигнала 6, создающего напряжение, обратно пропорциональное по величине синхронной (средней) угловой скорости вращения вала. Сигнал с выхода усилителя 5 воздействует на интегрирующее звено 7. Из рис. 1 видно, что выходные сигналы блоков 3,4,6 и 7 подаются на входы коммутатора измеряемых параметров неравномерности вращения 8, в зависимости от положения переключателя которого можно контролировать один из четырёх параметров: угол к5ачания вала, или его угловое ускорение, либо абсолютное или относительное отклонение угловой скорости. После коммутатора 8 сигнал усиливается оконечным усилителем 9 и поступает в индикаторное устройство 10. Измерительный прибор обеспечивает повышенную пороговую чувствительность и улучшает точность измерений. Рис. 1
|
|
Преимущества перед известными аналогами Повышение пороговой чувствительности и точности измерений |
|
Стадия освоения Работа прибора проверена в лабораторных условиях ВГТУ |
|
Результаты испытаний Соответствует технической характеристике измерительного устройства |
|
Технико-экономический эффект Улучшение пороговой чувствительности в 15-20 раз, увеличение точности измерений вдвое |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 02.08.2004 |
