ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 79-066-04 |
|
Наименование проекта Универсальное устройство проверки интерфейса видеомониторов ПЭВМ |
|
Назначение Оперативная проверка исправности интерфейсных кабелей MDA, CGA, EGA, VGA и SVSA |
|
Рекомендуемая область применения Сервисное обслуживание ПЭВМ |
|

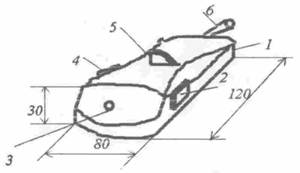

Описание Данный материал является результатом научно-технической разработки автора. Устройство (рис. 1) смонтировано в пластмассовом корпусе (1) размерами 30 х 80 х 120 мм. Включает в себя: переключатели-тумблеры МТЗ (6) и 1Н11П (5), приборные гнёзда (3) и два Д-образных разъёма (2, 4). Использование предлагаемого устройства осуществляется в следующем порядке: 1. Установить Д-образный разъём-вилку интерфейсного кабеля видеомонитора в соответствующий разъём-розетку предлагаемого устройства, а в его приборное гнездо - один из штекеров измерительного прибора (омметра). 2. Установить рукоятку тумблера (6) в направлении разъёма (4). При этом обеспечивается использование галетного переключателя (5) для проверки исправности кабелейmda,cga,ega,vgaиsvga. 3. Последовательно меняя положение переключателя (5) и удерживая второй штекер на месте распайки соответствующего проводника интерфейсного кабеля на плате видеоусилителя, деформируют его и осуществляют выявление обрывов. Использование данной разработки позволяет существенно сократить время проверки интерфейсного кабеля. Рис. 1
|
|
Преимущества перед известными аналогами Оперативность проведения проверки интерфейса видеомониторов ПЭВМ |
|
Стадия освоения Способ (метод) проверен в лабораторных условиях 5 ЦНИИ |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект Время проверки интерфейсного кабеля видеомонитора сокращается в 4 - 5 раз |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 29.06.2004 |
