Результат выполнения конструкторской разработки.

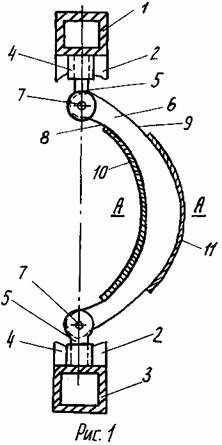

На рис.1 изображен общий вид сборочного приспособления.

Приспособление для сборки панелей агрегатов летательного аппарата содержит верхнюю балку 1, колонны 2 и нижнюю балку 3, которые образуют жесткую раму. С помощью стаканов 4 на балках 1 и 3 установлены вилки 5, на которых закреплены ложементы 6 с помощью штырей 7. Ложемент выполнен с базовыми поверхностями 8 и 9, расположенными на противоположных сторонах ложемента 6. Поверхность 8 ложемента соответствует теоретическому контуру наружной поверхности обшивки панели 10, а поверхность 9 - внутреннему контуру поверхности обшивки панели 11. Обшивки панелей 10 и 11 крепятся к ложементу с помощью известных крепежных элементов, например присосок и т.п. (на рис. не показано).

Зафиксировав в приспособлении панель 10 по базовому контуру 8, производят ее сборку с базой по наружной поверхности обшивки. Для сборки панели 11 другого типоразмера и контура обшивку фиксируют по внутреннему контуру на те же ложементы по базовой поверхности 9 без переналадки приспособления.

Возможно комплектование панелей для сборки на одних ложементах из разных агрегатов. Например, сочетание более простых панелей оперения и крыла с панелями меньшего радиуса кривизны фюзеляжа удачно сочетается с требованиями к жесткости ложементов, для чего средняя часть ложементов делается шире, чем в местах крепления по узлам.
