Результат выполнения конструкторской разработки.

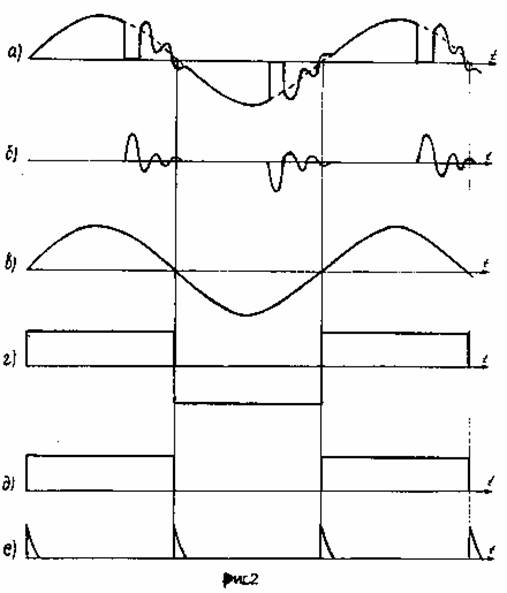

На рис.1 - схема формирователя синхронизирующих импульсов; на рис.2 - диаграммы, поясняющие работу формирователя.

Формирователь синхронизирующих импульсов выполнен следующим образом. Он содержит измерительный трансформатор 1, заграждающий фильтр Вина 2, сумматор 3, усилитель-ограничитель 4, однополупериодный выпрямитель 5, формирователь импульсов по фронту и срезу 6.

Вход фильтра Вина 2 и первый вход сумматора 3 соединены с выходом измерительного трансформатора 1, второй вход сумматора 3 соединен с выходом заграждающего фильтра Вина 2. Выход сумматора 3 связан с последовательно включенными усилителем-ограничителем 4, однополупериодным выпрямителем 5 и формирователем импульсов по фронту и срезу 6, который является выходом устройства.

Заграждающий фильтр Вина выполнен на базе двух операционных усилителей типа 140 УД7, сумматор 3 и усилитель-ограничитель 4 изготовлены по известной схеме на операционном усилителе 140 УД7, формирователь импульсов по фронту и срезу выполнен по известной схеме и состоит из двух логических элементов И-НЕ и демпфирующейrc-цепочки.

Формирователь синхронизирующих импульсов работает следующим образом.

Напряжение вторичной обмотки трансформатора 1 (рис.2а) поступает на вход сумматора 3 и заграждающего фильтра Вина 2, имея свободные составляющие напряжения, связанные с коммутацией в преобразователе и переходными процессами в электровозе. С помощью заграждающего фильтра Вина 2 это напряжение преобразуется в последовательность гармонических колебаний (рис.2б), связанных с коммутацией. На входе сумматора 3 происходит сложение этих напряжений, при этом свободные составляющие напряжения (рис.2б), имеющие фазовый сдвиг 180 эл. град., вычитаются из напряжения (рис.2а) вторичной обмотки трансформатора 1. На выходе сумматора 3 формируется напряжение (рис.2а), близкое к синусоидальной форме. Усилитель-ограничитель 4 преобразует синусоидальное напряжение в двуполярные прямоугольные импульсы (рис.2г). На выходе однополупериодного выпрямителя 5 это напряжение превращается в последовательность положительных прямоугольных импульсов (рис.2д), фронты и срезы которых совпадают с моментами перехода питающего напряжения через ноль. Напряжение с выхода однополупериодного выпрямителя поступает на вход формирователя импульсов по фронту и срезу 6 и с его помощью по фронту и срезу поступающих импульсов (рис.2д) формируются синхронизирующие импульсы (рис.2е) необходимой величины и длительности.
