Результат выполнения конструкторской разработки.

На рис.1 приведена схема намотки рулона ткани на втулку из металлической сетки.

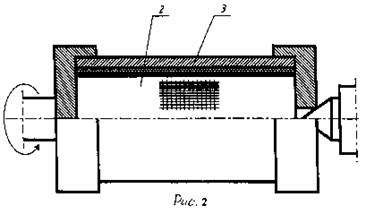

На рис.2 приведена схема пропитки рулона ткани центробежным способом.

Пример реализации способа.

Ткань 1 (например, стеклоткань или хлопчатобумажную ткань) наматывают на втулку 2, которую предварительно изготавливают путем сворачивания из полотна металлической сетки с фиксацией ее стыков (путем их спайки или прошивки). При этом используют стандартную металлическую сетку с размером отверстий от 0,5 до 5 мм в зависимости от габаритов изготавливаемых подшипников. Втулка 2 может быть получена как из одного, так и из нескольких слоев металлической сетки. Кроме того, при изготовлении (намотки ткани) крупных подшипников скольжения втулку 2 размещают на цилиндрическую оправку для обеспечения достаточной жесткости втулки 2. Процесс намотки рулона 3 продолжают до достижения требуемой толщины подшипника скольжения с учетом припуска на механическую обработку. Не снимая рулона 3 с втулки 2, их помещают в центрифугу. Затем внутрь втулки 2 загружают определенное количество антифрикционного композиционного материала (например, эпоксидной смолы и наполнителя порошков графита и фторопласта) и центробежным способом распределяют по всему объему рулона 3 через отверстия в металлической сетке втулки 2. При загрузке и вращении втулка 2 удерживает слои ткани 1 от разматывания и вклеивается в них.

После отверждения заготовки центрифугу разбирают и обрабатывают на токарном станке, при этом вклеенную металлическую сетку полностью удаляют.
