Результат выполнения конструкторской разработки.

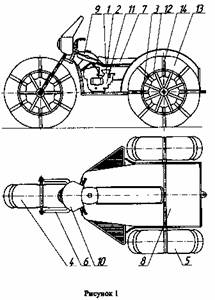

Вездеход на пневматиках сверхнизкого давления содержит двигатель 2 (см. рис.1) мощностью порядка 25 кВт, трансмиссию, состоящую из коробки перемены передач 11, двух карданных передач, промежуточного редуктора и ведущего моста, которые расположены на общей раме 1, а также три колеса 5, переднюю управляемую вилку 6, бензобак 9, сидение 7 и багажник 8. Коробка перемены передач выполнена двухвальная, четырехступенчатая с передачей заднего хода, для возможности осуществления движения по различного рода поверхностям, а также для увеличения маневренности вездехода. На выходном валу коробки перемены передач установлен карданный шарнир в виде упругой муфты, одновременно являющийся демпфирующим элементом. Далее вращение передается на первичный вал промежуточного редуктора, затем через промежуточный вал на выходной и через вторую карданную передачу на ведущий мост вездехода, который включает главную передачу, дифференциал и полуоси. Через них крутящий момент передается на ведущие полуоси. Рама вездехода пространственная, основу ее составляет П-образная конструкция, опирающаяся на балку ведущего моста, а спереди соединенная с рулевым управлением 6. Переднее колесо 4 обеспечивает управление вездеходом по время движения. Все три колеса имеют большой диаметр (до 1500 мм) и состоят из обода 3, пневмокамер 12, защищенных сверху шинами 13. Для повышения проходимости вездехода и для закрепления шин сверху к колесу крепятся грунтозацепы 14. На раме расположен бензобак 9, единое сидение водителя и пассажира 7, багажник 8 и ветровое стекло с фарой 10.

Схема трансмиссии вездехода представлена на рис.2. Движение вездехода осуществляется за счет крутящего момента, вырабатываемого четырехтактным карбюраторным двигателем 1 с принудительным воздушным охлаждением и передаваемого через сцепление 2 на ведущий вал коробки перемены передач 3, а затем на ведомый вал. Далее крутящий момент передается через упругую муфту и карданную передачу на промежуточный редуктор 6, через вторую карданную передачу 4 на коническую передачу ведущего моста. Затем с дифференциала 8 через полуоси 7 момент передается на ведущие колеса 5. В месте контакта ведущих колес с дорогой возникает касательная сила тяги, которая, преодолевая силы сопротивления, осуществляет движение вездехода. Перевозимый груз размещается в кузове вездехода 8 и на грузовой платформе. Вездеход весит около 500 кг и способен перевозить груз такого же веса.
