Результат выполнения технологической разработки.

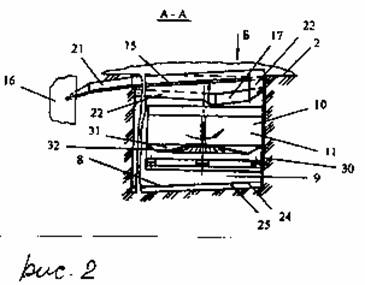

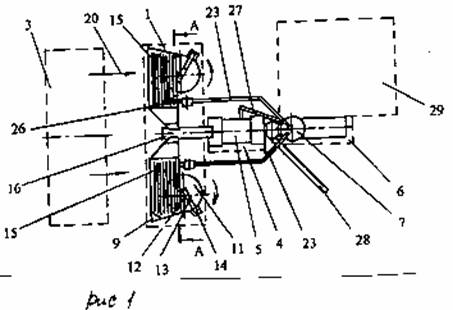

На рис.1 изображен общий вид комплекса, на рис.2 - разрез А-А.

Геотехнологический комплекс с многоступенчатой дезинтеграцией, включающий модуль первой ступени дезинтеграции, модуль второй ступени дезинтеграции, системы напорного гидротранспортирования, систему отвалообразования, перерабатывающий комплекс, модуль третьей ступени дезинтеграции, состоящий из грохота-дезинтегратора с интенсификацией ультразвуком. Модуль первой ступени дезинтеграции снабжен установленными выше уровня дна зумпфов поворотными системами предварительной ультразвуковой обработки с приводами и секциями дезинтеграции. Наклонные в сторону системы транспортирования направляющие элементы безнапорного гидротранспортирования крупнокусковой породы выполнены со щелевыми отверстиями, расположенными перпендикулярно направлению безнапорного гидротранспортирования. При этом системы напорного гидротранспортирования связывают зумпфы с модулем третьей ступени дезинтеграции, а направляющие элементы безнапорного гидротранспортирования крупнокусковой породы связаны через систему транспортирования с барабанным грохотом модуля второй ступени дезинтеграции. При этом дно зумпфов выполнено с наклонами в сторону землесосов.

Комплекс работает следующим образом. С помощью технических средств модуля предварительного механического или гидравлического рыхления 3 осуществляется разрушение сцементированных глиной песков и поступление их на направляющие элементы безнапорного гидротранспортирования крупнокусковой породы 15, установленные наклонно в сторону системы транспортирования 16. Наиболее крупные куски породы направляются системой транспортирования 16 в барабанный грохот 5 модуля второй ступени дезинтеграции 4. Ограждения 21 направляющих элементов безнапорного гидротранспортирования крупнокусковой породы 15 препятствуют попаданию породы в зону подвижных частей установки. После грохочения в барабанном грохоте 5 надрешетный материал поступает с помощью системы отвалообразования 28 в отвал, а подрешетный материал через систему напорного гидротранспортирования 27 - в грохот-дезинтегратор с интенсификацией ультразвуком 7 модуля третьей ступени дезинтеграции 6. Одновременно в модуле первой ступени дезинтеграции 1 более мелкий материал поступает через щелевые отверстия 18, расположенные перпендикулярно 19 направлению безнапорного гидротранспортирования 20, на направляющие элементы для поступления материала промежуточной дезинтеграции на ультразвуковую обработку 17. Трехстороннее ограждение 22 препятствует попаданию материала на рабочие органы и потере. По направляющим элементам для поступления материала промежуточной дезинтеграции на ультразвуковую обработку 17 порода перемещается в одну из секций дезинтеграции 11 модуля первой ступени дезинтеграции 1, установленного ниже уровня безнапорного гидротранспортирования размытой породы 2. Включаются приводы 12, поворотные системы предварительной ультразвуковой обработки 10 начинают вращаться и размытая частично порода поступает последовательно в каждую из секций дезинтеграции 11. После заполнения секций дезинтеграции 11 породой на определенную высоту включаются ультразвуковые излучатели 13 на время, необходимое для разрушения части сцементированного материала. Звукоизоляция 30 секций дезинтеграции 11 в зоне рабочего положения ультразвукового излучателя 13 позволяет обеспечить безопасность. Через отверстия 32, расположенные на дне 31 секций дезинтеграции 11, разрушенная под динамическим воздействием в процессе вращения и ультразвукового излучения порода поступает в зумпфы 9. По дну 8 с наклонами 24, 25 порода поступает к землесосам 26. С помощью систем напорного гидротранспортирования 23 из зумпфов 9 пульпа поступает в грохот-дезинтегратор с интенсификацией ультразвуком 7, где дополнительно дезинтегрируется и затем направляется на перерабатывающий комплекс 29.

(См. рис.1, 2 на следующей странице описания)
