Результат выполнения конструкторской разработки.

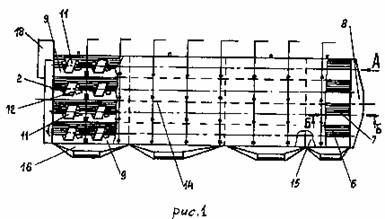

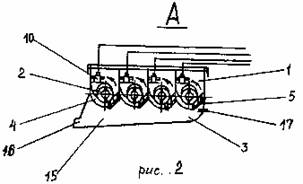

На рис.1 - общий вид; на рис.2 - вид А на рис.1.

Грохот состоит из надрешетного отделения 1 с роторами 2 и подрешетного отделения 3. Секции 4 надрешетного отделения 1 имеют решета 5 с различной размерной градацией 6 щелей 7 по секциям 4, с уменьшением размера в сторону выхода надрешетного продукта 8. В зоне предварительной обработки 9 (место поступления материала в рабочую зону установки, с которого материал начинает перемещение) секций 4 установлены ультразвуковые преобразователи 10. Роторы 2 имеют элементы 11, образующая которых выполнена в виде логарифмической спирали 12, и установлены с наклоном в вертикальной плоскости 13, вдоль горизонтальной оси 14 секций 4, надрешетного отделения 1.

Подрешетное отделение 3 состоит из секций 15, ориентация выхода в которых подрешетного продукта 16 выполнена перпендикулярно горизонтальной оси 14.

Секции 15 снабжены подводкой дополнительной воды, а роторы 2 связаны с приводом 18. Дно секций 4 выполнено с наклоном в сторону выхода надрешетного продукта 8. Элементы 11 роторов 2 имеют начальные кромки со скосами для уменьшения усилия при внедрении в твердую составляющую пульпы.
