Результат выполнения технологической разработки.

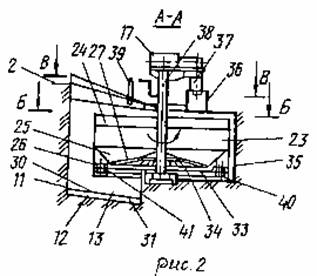

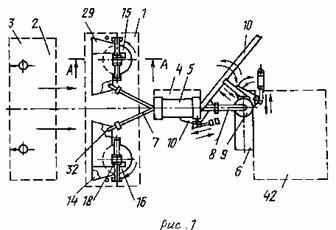

На рис.1 - общий вид комплекса; на рис.2 - разрез А-А на рис.1, поворотная система предварительной ультразвуковой обработки с приводом.

Геотехнологический комплекс с многоступенчатой дезинтеграцией состоит из модуля первой ступени дезинтеграции 1, который установлен ниже уровня безнапорного гидротранспортирования размытой породы 2 из модуля предварительного механического или гидравлического рыхления 3. Модуль второй ступени дезинтеграции 4 состоит из барабанного грохота 5. Модуль первой ступени дезинтеграции 1, модуль второй ступени дезинтеграции 4 и модуль третьей ступени дезинтеграции 6 соединены между собой системами напорного гидротранспортирования 7, 8. Модуль третьей ступени дезинтеграции 6 состоит из грохота-дезинтегратора с интенсификацией ультразвуком 9. Модуль второй ступени дезинтеграции 4 и модуль третьей ступени дезинтеграции 6 снабжены системами отвалообразования 10. Модуль первой ступени дезинтеграции 1 снабжен установленными выше уровня 11 дна 12 зумпфов 13, 14 поворотными системами предварительной ультразвуковой обработки 15, 16 с приводами 17, 18 и секциями дезинтеграции 19, 20, 21, 22. Перегородки 23 секций дезинтеграции 19, 20, 21, 22 выполнены ниже уровня наружных стенок 24. Дно 25 поворотных систем предварительной ультразвуковой обработки 15, 16 снабжено опорами качения 26 и выполнено с наклоном 27 в сторону наружных стенок 24 с радиусными щелями 28. Направляющий элемент безнапорного гидротранспортирования 29 установлен выше секций дезинтеграции 19, 20, 21, 22. Дно 12 зумпфов 13, 14 выполнено с наклонами 30, 31 в сторону землесосов 32. На месте секции ультразвуковой обработки 33 закреплен поддон 34 для исключения просачивания большого количества воды из секций дезинтеграции 19, 20, 21, 22. Секции ультразвуковой обработки 33 выполнены со звукоизоляцией 35 и ограждениями 36. Ультразвуковые излучатели 37 установлены на рамах 38 приводов 17, 18 с возможностью перемещения. Модуль первой ступени дезинтеграции 1 имеет устройства регулирования подачи воды 39. Опоры качения 26 перемещаются по опорам 40 и имеют ограждения 41, препятствующие попаданию песков в опоры качения 26 и на опоры 40. Перерабатывающий комплекс 42 сопряжен с модулем третьей ступени дезинтеграции 6.
