Результат выполнения технологической разработки.

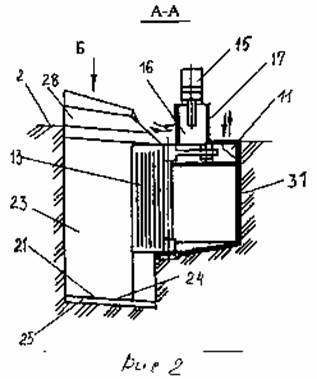

На рис.1 изображен общий вид комплекса, на рис.2 - разрез А-А.

Геотехнологический комплекс с многоступенчатой дезинтеграцией состоит из модуля первой ступени дезинтеграции 1, который установлен ниже уровня безнапорного гидротранспортирования размытой породы 2 из модуля предварительного механического или гидравлического рыхления 3. Модуль второй ступени дезинтеграции 4 состоит из барабанного грохота 5. Модуль первой ступени дезинтеграции 1, модуль второй ступени дезинтеграции 4 и модуль третьей ступени дезинтеграции 6 соединены между собой системами напорного гидротранспортирования 7, 8. Модуль третьей ступени дезинтеграции 6 состоит из грохота-дезинтегратора с интенсификацией ультразвуком 9. Модуль второй ступени дезинтеграции 4 и модуль третьей ступени дезинтеграции 6 снабжены системами отвалообразования 10.

Модуль первой ступени дезинтеграции 1 имеет системы предварительной ультразвуковой обработки 11 в виде секций 12 с поворотными затворами 13. Перемещение поворотных затворов 13 происходит с помощью приводов 14. Для исключения попадания на ультразвуковое устройство 15 и привод 14 излишней влаги или песка зона перемещения ультразвукового устройства 15 в вертикальной плоскости 16 имеет ограждения 17, а зона размещения и работы привода 14 имеет ограждения 18. Ультразвуковое устройство 15 установлено на раме 19. Модуль первой ступени дезинтеграции 1 имеет устройства регулирования содержания воды в пульпе 20.

Дно 21 зумпфов 22, 23 выполнено с наклонами 24, 25 в сторону землесосов 26, 27. Зумпфы 22, 23 закрыты сверху направляющими элементами безнапорного гидротранспортирования 28, 29. Модуль третьей ступени дезинтеграции 6 сопряжен с перерабатывающим комплексом 30. Системы предварительной ультразвуковой обработки 11 установлены выше уровня дна 21 зумпфов 22, 23. Секции 12 систем предварительной ультразвуковой обработки 11 выполнены со звукоизоляцией 31.

Геотехнологический комплекс с многоступенчатой дезинтеграцией работает следующим образом.

С помощью технических средств модуля предварительного механического или гидравлического рыхления 3 осуществляется предварительное разрушение сцементированных глиной песков и поступление их в установленные выше уровня дна 21 зумпфов 22, 23 системы предварительной ультразвуковой обработки 11 в виде секций 12 модуля первой ступени дезинтеграции 1, установленного ниже уровня безнапорного гидротранспортирования размытой породы 2. В исходном положении поворотные затворы 13 прижаты с помощью рычажной системы штоками приводов 14 так, что закрывают проем для исключения быстрого попадания перерабатываемой горной породы в зумпфы 22, 23. Ограждения 18 препятствуют попаданию воды и песка в зону работы приводов 14. Ультразвуковые устройства 15, установленные на рамах 19, находятся в рабочем положении, на необходимом расстоянии для воздействия на породу в зоне секций 12, выполненных со звукоизоляцией 31. Горная порода перемещается по направляющим элементам безнапорного гидротранспортирования 28, 29 и попадает в секции 12. При заполнении секций 12 горной породой необходимого уровня для ультразвуковой обработки включаются ультразвуковые устройства 15. При необходимости идет перемещение ультразвуковых устройств 15 как в вертикальной плоскости 16, так и в горизонтальной, закрытых ограждениями 17. Под воздействием жидкой среды и ультразвукового излучения происходит динамическое нагружение и разупрочнение горной породы, при котором, вследствие волновых процессов, возникает разрушение межмолекулярных сил сцепления между частицами и их агрегатами. Наличие преимущественно глинистой составляющей повышенной прочности в перерабатываемом материале позволяет на данном этапе провести разупрочнение части горной породы с включениями ценных минералов. Включается привод 14, с помощью штоков и рычажной системы происходит перемещение поворотных затворов 13, и подвергнутая предварительному разупрочнению горная порода поступает на дно 21 зумпфов 22, 23, где, благодаря наклонам 24, 25, перемещается в сторону землесосов 26, 27. Устройства регулирования содержания воды в пульпе 20 позволяют поддерживать необходимый режим и бесперебойную работу землесосов 26, 27 (см. продолжение на следующей странице описания).

По системе напорного гидротранспортирования 7 порода попадает в барабанный грохот 5 модуля второй ступени дезинтеграции 4. Надрешетный материал барабанного грохота 5 с помощью системы отвалообразования 10 поступает в отвал. Подрешетный материал по системе напорного гидротранспортирования 8 поступает в грохот-дезинтегратор с интенсификацией ультразвуком 9 модуля третьей ступени дезинтеграции 6, а затем - на перерабатывающий комплекс 30.
