Результат выполнения технологической разработки.

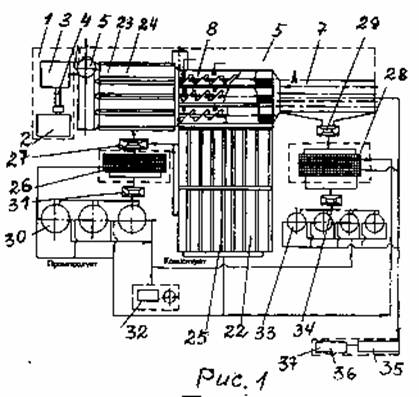

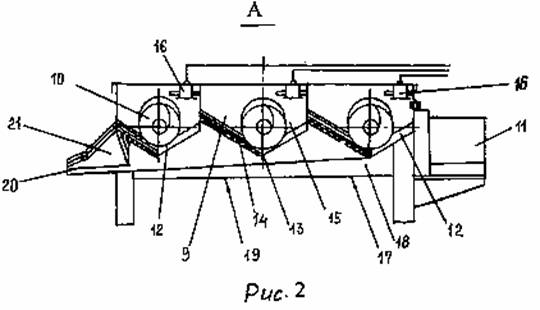

На рис.1 - общий вид комплекса; на рис.2 - вид А на рис.1, промежуточный грохот-дезинтегратор без передней стенки.

Перерабатывающий геотехнологический комплекс включает систему физико-механической подготовки 1 с модулем предварительного механического или гидравлического рыхления 2, модулем безнапорной или напорной дезинтеграции с фильтрационно-дренажным увлажнением 3 и комплексом приемно-распределительных устройств 4. Многоступенчатая система дезинтеграции и грохочения 5 состоит из грохота-дезинтегратора первой ступени с интенсификацией ультразвуком 6, грохота-дезинтегратора третьей ступени с интенсификацией ультразвуком 7 и промежуточного грохота-дезинтегратора 8.

Модуль безнапорной дезинтеграции может быть выполнен в массиве, в замкнутом пространстве, где осуществляется предварительная подготовка продуктивной горной массы с помощью воды, подаваемой без напора, к дальнейшему процессу переработки.

Модуль напорной дезинтеграции может быть снабжен вертикальными трубами с отверстиями, по которым подается вода под напором для предварительного размягчения сцементированных глинистых пород.

Промежуточный грохот-дезинтегратор 8 выполнен в виде секций 9. Каждая из секций 9 снабжена шнековыми роторами 10 с приводом их вращения 11. Дно 12 секций 9 выполнено под углом 13. С одной стороны дна 12 установлены щелевые наклонные решета 14. С другой стороны дно 12 выполнено без отверстий и образует зону предварительной обработки 15, где размещаются ультразвуковые преобразователи 16. Днище 17 подрешетного отделения 18 выполнено под секциями 9 с наклоном 19 в сторону разгрузки 20. Подрешетное отделение 18 имеет разделители 21, которые установлены на выходе подрешетного материала для ориентации его на автоматические установки 22 с боковым сполоском.

Разделители 21 установлены для направления материала к соответствующим установкам шлюзов мелкого наполнения 25, расположенным, возможно, с зазором. Технологически целесообразно выполнить разделители 21 для равномерного поступления перерабатываемого материала на все шлюзы 25.

Модуль шлюзов глубокого наполнения 23 установлен между грохотом-дезинтегратором первой ступени с интенсификацией ультразвуком 6 и промежуточным грохотом-дезинтегратором 8 и состоит из автоматических установок 24 с боковым сполоском. Модуль шлюзов мелкого наполнения 25 установлен на выходе подрешетного материала с промежуточного грохота-дезинтегратора 8 и состоит из автоматических установок 22 с боковым сполоском. Модуль отсадочных машин 26 первой линии установлен на сполоске автоматических установок 24 через сборник концентрата с насосными системами 27.

Модуль отсадочных машин 28 второй линии установлен на выходе подрешетного материала с грохота-дезинтегратора третьей ступени 7 через сборник концентрата с насосными системами 29.

Модуль концентрационных столов 30 первой линии установлен через сборник концентрата с насосными системами 31 на выходе подрешетного материала модуля отсадочных машин 26 первой линии и связан с модулем доводки 32. Модуль концентрационных столов 33 второй линии установлен через сборник концентрата с насосными системами 34 на выходе подрешетного материала модуля отсадочных машин 28 второй линии и связан с модулем доводки 32.

Выход надрешетного материала грохота-дезинтегратора третьей ступени с интенсификацией ультразвуком 7, выход надрешетного материала с модуля отсадочных машин 28 второй линии и выход отходов с модуля концентрационных столов 33 второй линии связаны с модулем обезвреживания с оборотным водоснабжением 35.

Комплекс снабжен системой отстоя, осветления отходов 36 и системой рекультивации 37.

(см. рис.1, 2 на следующей странице описания)
