Результат выполнения конструкторской разработки.

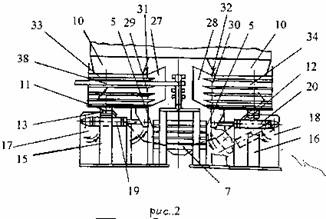

На рис.1 - общий вид установки сверху без системы подачи и отключения питания; на рис.2 - вид установки спереди; на рис.3 - вид А на рис.1.

Автоматическая установка для обогащения руд и россыпей содержит шлюзы 1, 2 с неподвижными трафаретами 3, 4. Шлюзы 1, 2 установлены с двух сторон 5 приемника концентрата 6 с установками доводки 7. Головные части 8, 9 шлюзов 1, 2 находятся под системой подачи и отключения питания 10. Шлюзы 1, 2 установлены с возможностью поворота вдоль их горизонтальных продольных осей 11, 12. Оси 11, 12 установлены в опорах 13, 14 рам 15, 16. Системы поворота 17, 18 шлюзов 1, 2 выполнены в виде гидроцилиндров (пневмоцилиндров) 19, 20. На шлюзах 1, 2 установлены датчики контроля 21, 22 накопления концентрата. С противоположных сторон 23, 24 от опор 13, 14 установлены реверсируемые опоры 25, 26. Борта 27, 28 шлюзов 1, 2 со сторон сполоска 29, 30 выполнены под углами 31, 32 более 90 ⁰ к их днищам 33, 34. Система смывной воды 35 установлена над приемником концентрата 6 с установками доводки 7.

В рабочем положении, в процессе обогащения, шлюзы 1, 2 устанавливаются под наклоном от 2 до 12 ⁰ относительно поперечных осей 36 в вертикальных плоскостях 37, 38 и расположены с двух сторон 5 приемника концентрата 6.
