Результат выполнения конструкторской документации.

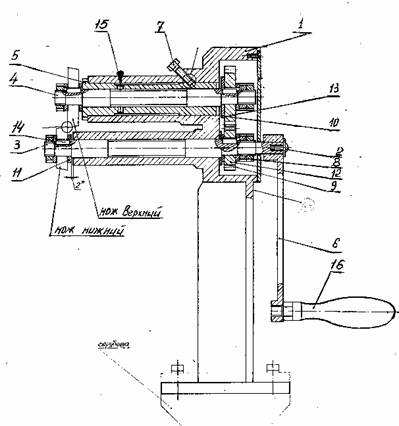

Ножницысостоят из следующих основных деталей: корпуса 1 (см. рисунок), валов 3 и 4. Навалах на шпонках 14 установлены шестерня 12 и колесо 13, которыезафиксированы гайками 8. Шайбы 9, 10. 11 являютсяограничителями перемещения валов в осевом направлении. Вал 4 входит во втулку 5, которая вставлена в верхнюю втулку корпуса. Втулка 5 фиксируется болтом 7. С левой стороны валов 3 и 4 нашпонках 14 установлены ножи нижний и верхний. На валу 3 крепится рычаг 6 и фиксируется винтом 2. Рукоятка 16 ввёрнута врычаг 6. На основании корпуса 1 крепится струбцина. Во втулкахкорпуса имеются маслёнки 15 для смазки.

Ножницы роликовые

Принцип работы. Перед началом эксплуатации ножницпроизводится регулировка зазора между нижним и верхним ножамипутем по дшлифовки шайбы 11 . Далее производится регулировказахода верхнего ножа за нижний. Она достигается путём поворотавтулки 5 (она является эксцентриком) с последующей её фиксациейболтом 7. С помощью струбцины ножницы крепятся к верстаку.Конструкция основания корпуса 1 позволяет устанавливатьструбцину в двух различных положениях. В основании корпуса 1 также имеются отверстия для крепления ножниц к верстаку безиспользования струбцины. Рукояткой 16 производится вращениевала 3 и связанного с ним зубчатым зацеплением вала 4. Листметалла вставляется между нижним и верхним ножами, ипроисходит его резка. Заточка ножей производится их шлифовкой по наружному диаметру.
