Результат выполнения конструкторской разработки.

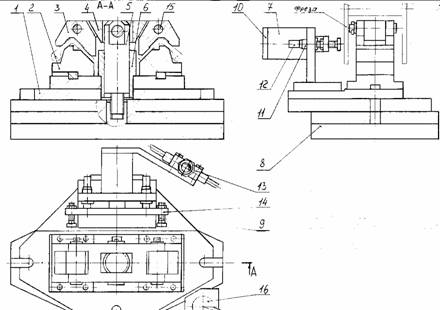

Приспособление состоит из следующих основных деталей: корпуса 1(см. рисунок), опор 2, прижимов 3, качалки 4, тяги 5, втулки 6, пневмоцилиндра 7, пневмостола 8, упоров 9, планки 10, направляющих втулок 11, скалок 12, пневмодросселя 13, планки 14, осей 15, пневмораспределителя 16.

Приспособление для обработки подвижного звена петли

Принцип работы. Заготовки укладываются на опоры 2, которые закреплены на корпусе 1 до подводимых регулируемых упоров 9, которые определяют положение заготовок. Поворотом рукоятки пневмораспределителя 16 включается пневмостол 8, который связан с тягой 5. Тяга, двигаясь в направляющей втулке 6, тянет качалку 4, на которую повешены пружины 3 на осях 15. Прижимы имеют возможность качания в двух направлениях, благодаря двусторонним коническим отверстиям, что в свою очередь обеспечивает зажим заготовки по двум плоскостям. Одновременно с зажимом заготовки происходит отвод подводимых регулируемых упоров 9, которые закреплены на планке 14. Планка 14 крепится на штоке пневмоцилиндра 7 и направляется при помощи скалок 12, которые ходят в направляющих втулках 11.

Включение хода пневмоцилиндра 7 на отвод упоров 9 производится через пневмодроссель 13, который крепится на планке 10, закрепленной на задней крышке пневмоцилиндра 7. При разжиме заготовок происходит подвод упоров 9.

Внедрение приспособления обеспечивает надежность крепления.
