Номер

77-014-04

Наименование проекта

Узел штампа для пробивки отверстий

Назначение

Для пробивки отверстий в вертикальных стенках, а также под небольшим углом.

Рекомендуемая область применения

Листоштамповочное производство

Описание

Результат выполнения конструкторской разработки.

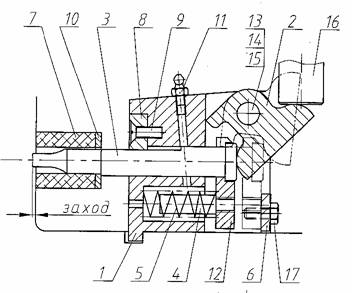

Узел для пробивки отверстий состоит из следующих основных деталей: корпуса 1 (см. рисунок), эксцентрика2, пуансона 3, шпильки 4, пружины 5, ограничителя 6, пружины 7 шпонки 8, винта 9, шайбы 10, упора 12, оси 13, шплинта 14, шайбы 15.

Узел штампа для пробивки отверстий

При опускании ползуна пресса вниз толкатель 16 передает усилие на эксцентрик 2, который при повороте вокруг оси 13 передает усилие на пуансон 3 - происходит пробивка отверстия в детали. Пружина 7, изготовленная из полиуретана, в первоначальный момент прижимает деталь, а после пробивки отверстия выталкивает пуансон 3 из детали. За счет пружины 5 и упора 12 пуансон 3 и эксцентрик 2 возвращается в исходное положение. Через масленку 11 производится смазка пуансона 3.

Шпонка 8 предназначена для фиксации от проворота, если отверстие имеет фигурную форму. Ограничитель 6 служит для ограничения хода пуансона 3 при его возврате.

Преимущества перед известными аналогами

Простота конструкции, надежность.

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Повышение производительности труда в 2 раза, повышение качества на 50%.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

06.07.2004
