Кондуктор для сверления

Назначение

Для сверления радиальных отверстий в деталях типа "валик".

Рекомендуемая область применения

Обработка металлов резанием.

Описание

Результат выполнения конструкторской разработки.

Кондуктор состоит из корпуса 1 (см. рисунок); крышки 2, призмы 3, которая устанавливается на штифты и крепится винтами к корпусу 1; планки 4, прижима 5. Обрабатываема деталь устанавливается в призму 3, изготовленную из стали 40Х.

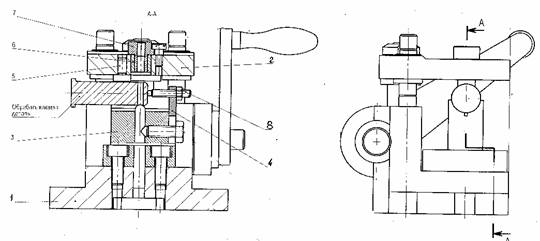

Кондуктор для сверления радиальных отверстий

Наладка кондуктора для установки координат обрабатываемого отверстия по длине детали обеспечивается соответствующей установкой регулировочного винта 8. Кондуктор укомплектовывается набором сменных втулок 7, установленных в постоянную втулку 6. Ось кондукторной втулки должна лежать в одной плоскости с осью призмы. Допускаемое отклонение не более 0,05 мм.

Диаметр обрабатываемых деталей может изменяться от 6 до 25 мм.

Преимущества перед известными аналогами

Позволяет быстро, точно базировать детали.

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Снижение трудоемкости сверления радиальных отверстий в 1,5 раза. Улучшение качества на 20%.

Возможность передачи за рубеж

Возможна передача за рубеж
