Номер

77-009-04

Наименование проекта

Платформа наклоняемая

Назначение

Для проведения погрузочно-разгрузочных работ электропогрузчиками в большегрузные контейнеры, установленные на полуприцепах контейнеровозов, или на платформу кузова автомобиля.

Рекомендуемая область применения

Склады и погрузочно-разгрузочные площадки, оснащенные рампами, в неотапливаемых помещениях.

Описание

Результат выполнения конструкторской разработки.

Погрузочные работы производятся электропогрузчиками с рампы по наклоняемой платформе в контейнер, установленный на полуприцеп контейнеровоза.

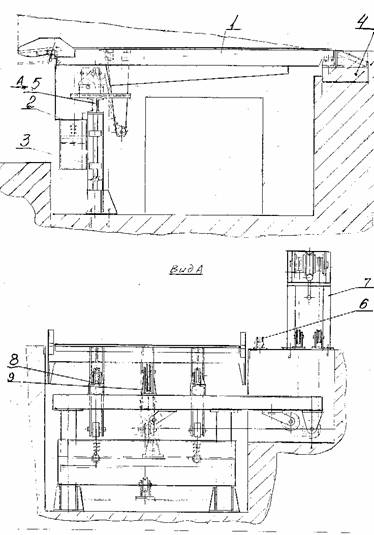

Наклоняемая платформа состоит из платформы 1(см. рисунок), противовеса 2 весом 1100 кг, стойки 3, балки опорной 4, балки 5, ловителя контейнера 6, лебедки ручной 7, блока противовеса 8, блока подъема и опускания 9.

Платформа наклоняемая

Платформа устанавливается на балку опорную - забетонированную в пол, расположенную в торце платформы. Спереди платформа опирается на балку, на которой устанавливаются подвижные опоры, блоки противовеса, противовес и блок подъема и опускания платформы. С помощью противовеса платформа уравновешивается с весом на 50 кг больше в сторону опускания для обеспечения легкого подъема ручной лебедкой. При работе в зимних условиях в неотапливаемых помещениях использование системы противовес-лебедка - оптимальный вариант подъема, опускания платформы. С помощью ловителя контейнеровоз удерживается от самопроизвольного отхода от мостика платформы. Лебедка двухсторонняя: один барабан наматывающий, другой разматывающий.

Преимущества перед известными аналогами

Простота конструкции.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение трудоемкости на 30-40%.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

24.06.2004
