Результат выполнения конструкторской разработки.

Устройство для лова рыбы состоит из сетчатого съемного контейнера 1 (см. рис.1) с входным приспособлением 2 на боковой стенке, оснащенным рыбозадерживающей сеткой 3, и коническим (сужающимся) днищем 4 с выгрузным люком 5, грузоподъемного приспособления 6, опоры, которая представляет собой прямоточный лоток 7 с горизонтальным дном, разделенный поперечной балкой 8 на две симметричные секции 9 и 10, съемного приспособления 11 для захода рыбы и рыбозадерживающих решеток 12 (боковых и центральных), при этом торцовые стороны лотка 7 и балка 8 имеют пазы 13 для фиксации контейнера 1 и приспособления 11 для захода рыбы при установке их в секциях 10 и 9 лотка 1, а также пазы 14 для установки рыбозадерживающих решеток 12.

Грузоподъемное приспособление 6 располагают на площадке 15.

Днище 4 контейнера 1 выполняют из гибкого материала, что обеспечивает его складывание при установке в секциях 9 и 10 лотка 7.

Для подъема контейнера 1 после заполнения его рыбой он оборудован стропами. Устройство оснащено также шандорами, которые служат для создания в случае необходимости подпора воды и которые размещают в пазах 14.

Целесообразно также снабдить устройство дополнительным контейнером, который следует располагать в той секции 9 и 10 лотка 7, в которой установлено приспособление 11.

Дополнительный контейнер точно так же, как и контейнер 1, имеет коническое днище, выгрузной люк, а приспособление 11 в этом случае оснащают рыбозадерживающей сеткой.

Устройство работает следующим образом.

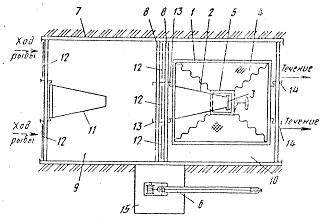

Рис.1.

Для установки лотка 7 выбирают неширокий участок мелководной речки, спускового или соединительного канала с равным дном. Лоток 7 устанавливают непосредственно на дно водоема и со стороны берегов боковые стенки его засыпают так, чтобы весь поток воды шел через лоток 7.

При использовании предлагаемого устройства для лова скатывающейся по течению рыбы перед началом лова ставят в рабочее положение боковые рыбозадерживающие решетки 12, приспособление 11 для захода рыбы и контейнер 1. При этом рыбозадерживающую сетку 3 и центральную рыбозадерживающую решетку 12 перед контейнером ставят в крайнее верхнее положение или убирают. При установке контейнера 1 на дно горизонтального прямоточного лотка 7 коническое днище 4 контейнера 1 складывается.

После наполнения контейнера 1 рыбой, рыбозадерживающую решетку 12 опускают в крайнее нижнее положение. Грузоподъемным приспособлением 6 контейнер 1 с рыбой поднимают, поворачивают на требуемый угол и через люк 5 выгружают в транспортное средство. После выгрузки контейнера 1 его ставят на прежнее место, рыбозадерживающую сетку 3 и центральную рабозадерживающую решетку 12 поднимают в верхнее положение и т.д.

Аналогично работает устройство при лове рыб, мигрирующих против течения или в одном направлении при отсутствии течения.
