Результат выполнения конструкторской разработки.

Превентор ППСГ-2Ф-156х21 имеет верхний фланец по ГОСТ 28919-91 с геометрическими параметрами: отверстия под шпильки - Ш32 мм; количество отверстий под шпильки - 12; средний диаметр по осям отверстий под шпильки - 317,5 мм; средний диаметр канавки под прокладку - 211,1 мм.

Нижний фланец превентора выполнен в соответствии с ГОСТ 28919-91. По согласованию с заказчиком могут быть выполнены комбинированные овальные отверстия под шпильки со средним диаметром по осям 292 ч 325 мм.

По согласованию с заказчиком могут быть выполнены варианты корпуса с 1-м или 2-мя боковыми отводами d _у-50.

Параметры фланца 50х21 бокового отвода согласно ГОСТ28919-91.

Конструкция корпуса предусматривает обогрев превентора при низких температурах окружающей среды.

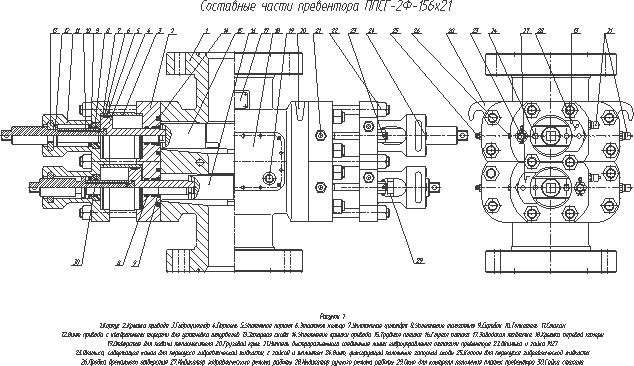

Превентор (рис. 1) содержит корпус с осевым каналом для прохода труб с технологическим оборудованием и механизмы привода плашек. Механизмы привода плашек крепятся к корпусу при помощи 8 шпилек М27 каждый. Герметизация между корпусом и приводами осуществляется уплотнителями ППС-152х21.201, находящимся на приводах.

Внутри корпуса располагается два плашечных затвора, состоящих из двух плашек каждый. Трубные плашки герметизируют трубы по наружному диаметру, а глухие перекрывают проход превентора при отсутствии в скважине труб.

Конструкция плашек обеспечивает сочетание прочности с наиболее эффективной системой уплотнения. Верхнее уплотнение и передний пакерующий элемент плашки разделены и могут быть заменены независимо друг от друга. Верхняя поверхность плашки имеет проточки для предотвращения износа верхней уплотняющей поверхности корпуса во время открывания и закрывания плашек, а также для предотвращения царапин поврежденными плашками. Передний пакерующий элемент имеет большой объем выжимаемой резины, что гарантирует многократную герметизацию даже на поврежденных трубах и бывшем в употреблении пакерующем элементе.

Привод плашек гидравлический с винтовой ручной фиксацией закрытого положения плашек и возможностью переключения в ручной режим управления. Привод плашек состоит из крышки привода (поз.2 рис.1),цилиндра (поз.3 рис.1), поршня (поз.4 рис.1), толкателя (поз.10 рис.1), стакана (поз.11 рис.1), винта (механического фиксатора) (поз.12 рис.1), запорной скобы (поз.13 рис.1), перепускного клапана (поз.25 рис.1) и набора уплотнительных элементов и крепежа.
