Результат выполнения конструкторской разработки

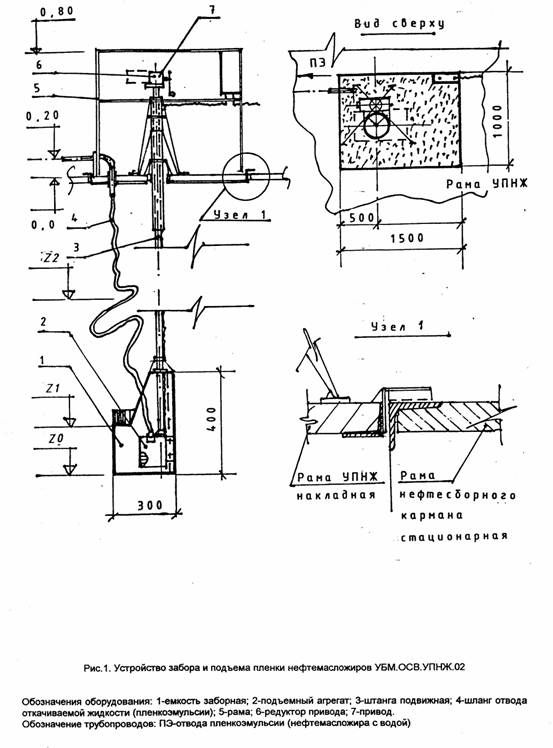

Устройство (рис.1) включает емкость заборную 1, нефтеподъемный агрегат 2, штангу подвижную 3, шланг 4 армированный откачиваемой жидкости (вариант), раму 5, редуктор 6 привода, привод 7.

Устройство используется для забора нефтепродуктов путем среза пленочной (всплывшей) части нефтепродуктов, масел или жиров с поверхности воды и подъема их либо в декантатор, либо до трубопровода транспортировки на обезвоживание. Для большей гарантии полного изъятия пленки устройство срезает попутно часть воды микропромежуточного слоя на границе «жидкость -жидкость». В связи с этим на нулевой отметке, либо в последующем требуется обезвоживание (декантация) изъятых продуктов.

Устройство работает следующим образом. По мере накопления пленки нефтепродуктов, масел или жиров производится их изъятие. Оператор, вращая привод, (при ручном приводе) опускает емкость заборную на первой скорости редуктора до соприкосновения дна емкости 1 с поверхностью пленки. Затем на второй (пониженной скорости) продолжает спуск до соприкосновения подрезающей кромки (z1) емкости 1 с пленкой. Заполняет емкость. При «разрыве» пленки оператор ожидает ее возврата к сплошности (слиянию) и вновь опускает емкость, подрезая пленку. Данная операция повторяется до заполнения емкости. Включается агрегат откачки нефтепродуктов, масел или жиров. Операции проводятся до полного исчезновения пленки с поверхности воды, т.е. до радужной ее фазы.

Устройство, по требованию Заказчика, может комплектоваться средствами автоматического включения и откачки пленки, устройствами нагрева пленки для обеспечения ее текучести, дозирующими установками введения деэмульгаторов, СПАВ и т.п.

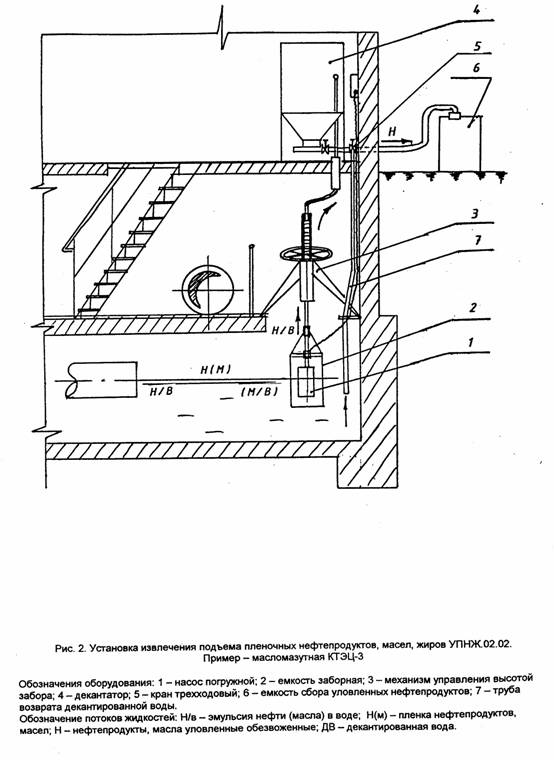

На рис.2 показано исполнение этого устройства применительно к конкретным условиям Казанской ТЭЦ.
