Результат выполнения конструкторской разработки.

Нефтемасложирогрязеуловитель колодезного типа включает собственно колодец 3, грязе- и нефтемасложироулавливающее оборудование. Последнее включает (рис.): трубопровод подающий 1, крышку съемную секционную 2, решетку - мусоросборный карман с кассетой 4, жиросборный карман с кассетой 5, дно колодца лотковое 6, трубопровод отвода очищенной воды 7.

Уловитель работает следующим образом. Сточная вода или технологическая жидкость, содержащая крупные отбросы, грубодисперсные примеси и пленочные нефтепродукты или масла, или жиры, по подающему трубопроводу поступает в нефтемасложирогрязеуловитель. Здесь грубодисперсные примеси задерживаются сеткой решетки, а легкие загрязнения - нефтепродукты, масла, жиры собираются в жиросборном кармане с кассетой. Отводится вода также по трубопроводу.

Эксплуатация уловителя сводится к обязательному извлечению сетки и периодическому поднятию решетки для чистки от ГДП; съему, извлечению и очистке мусоросборного кармана с кассетой; съему, извлечению и очистке жиросборного кармана от нефтепродуктов, масел или жира.

Периодичность чистки фильтрсорбентной вставки - отжима и съема легких загрязнений определяется содержанием этих загрязнений, перепадом температур сточной воды. Несвоевременный съем масел, жира приводит к тому, что на эти загрязнения сорбируются мелкие механические примеси, создавая вместе с первыми практически сплошную пленку, непроницаемую для воды. Это приводит к превышению уровня воды. Таким образом, данный уловитель требует постоянной эксплуатации аналогичной полноценным очистным сооружениям.

Малое содержание нефтепродуктов, масел или жиров значительно увеличивает период чисток уловителя и продолжительность эксплуатации уловителя.

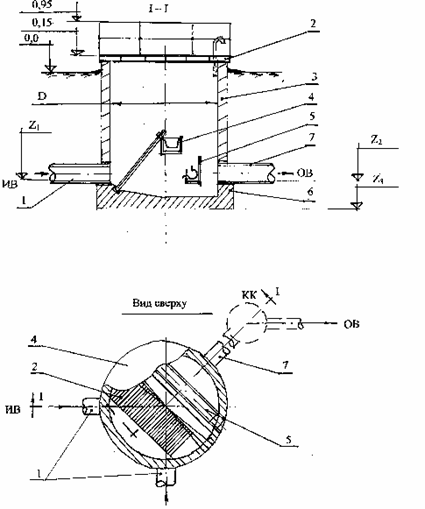

Нефтемасложироуловитель с решеткой колодезный грубой очистки

рис. 1
