Результат выполнения научно-исследовательской работы

Рис. 1.

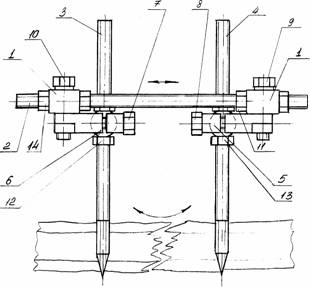

На рис. 1 изображено устройство для репозиции костных отломков, вид спереди (главный вид).

Рис. 2

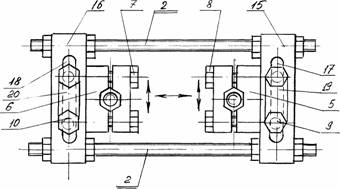

На рис. 2 изображено устройство для репозиции костных отломков, вид сверху.

Рис.3.

На рис. 3 изображено устройство для репозиции костных отломков, вид слева.

Устройство для репозиции костных отломков содержит опорные элементы 1, стержни резьбовые и стержни дистракционные 3, 4 в сферических шарнирах 5, 6, болты 7, 8, 9, 10, гайки 11, 12, 13, 14. Опорные элементы 1 выполнены в виде ползунов 15, 16, в пазах 17, 18 которых установлены с возможностью поперечного перемещения с последующей фиксацией болтами 6 и 9 сферические шарниры 5, 6, а сами ползуны 15, 16 соединены стержнями 2 с возможностью продольного перемещения с последующей фиксацией.

Для обеспечения поперечного перемещения сферических шарниров 5, 6 в пазах 17, 13 ползунов 15, 16, под головки болтов 9, 10 установлены планки 19, 20.

поперечное перемещение возможно осуществлять специальным съемным ключом 21, содержащим винт 22 с головкой 23, например, в виде "барашка".

Предлагаемое устройство для репозиции костных отломков используют следующим образом.

Используя кондуктор, установить стержни дистракционные 3 и 4 на отломки кости как можно ближе к перелому, но не ближе 15 мм, перпендикулярно к отломкам кости и на одной линии вдоль последних.

Установить на стержни дистракционные 3 и 4 сферические шарниры 5 и 6 на одинаковом расстоянии от отломков костей с помощью гаек 12 и 13. На ползуны 15 и 16 установить сферические шарниры 5 и 6 со стержнями дистракционными 3 и 4 посредством болтов 9 и 10 в пазах 17 и 13 через планки 19 и 20.Соединить ползуны 15 и 18 между собой стержнями резьбовыми 2 с помощью гаек 11 и 14.

Сближение отломков костей по оси кости осуществляется перемещением ползунов 15 и 16 по стержням резьбовым 2 с помощью гаек 11 и 14. Сближение отломков в плоскости перпендикулярной оси кости осуществляется перемещением сферических шарниров 5 и 6 со стержнями дистракционными 3 и 4 относительно ползунов 15 и 16.

При этом болты 9 и 10 перемещаются в пазах 17 и 13 ползунов 15 и 18, а планки 13 и 20 удерживают головки болтов 9 и 10. Перемещение, возможно осуществлять с помощью специального съемного ключа 21, который одевается на головки болтов 9 и 1С. попеременно с одной или с другой стороны.

Закручивая винт 22 ключа 21, перемещают сферические шарниры 5 и 6 относительно ползунов 15 и 16.

Угловые перемещения отломков кости осуществляются угловыми перемещениями стержней дистракционных 3 и 4 в сферических шарнирах с последующей фиксацией болтами 7 и 3.

Ротацию производят одновременным перемещением сферических шарниров 5 и 6 в поперечном направлении относительно ползунов 15 и 16 и угловыми перемещениями стержней дистракционных 3 и 4 в поперечном направлении.

Такие дозированные перемещения костных отломков позволяют произвести точное сопоставление костных отломков и обеспечить контакт по всей площади излома, что способствует более раннему заживлению.

После полного сопоставления отломков костей на место перелома накладывают один из спицестержневых аппаратов с помощью известной методики.

Стержни репонирующего устройства можно использовать в конструкции накладываемого спицестержневого аппарата, закрепив его на кольцах, при этом репонирующее устройство снимают.

Можно оставить репонирующее устройство на месте перелома, что позволит вместе с спицестержневым аппаратом дополнительно стабилизировать место перелома.

Устройство выполнено из титановых сплавов высокой прочности или нержавеющих сталей

Стержни внутрикостные выполнены из титановых сплавов ВТ-6
