Результат выполнения опытно-конструкторской работы

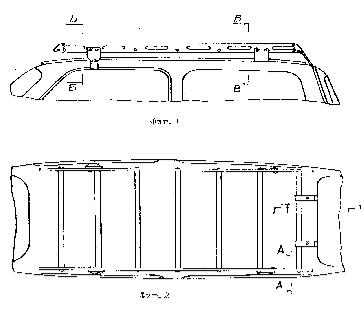

На фиг. 1 изображён вид сбоку багажника, смонтированного на крыше автомобиля.

На фиг. 2 изображён вид сверху.

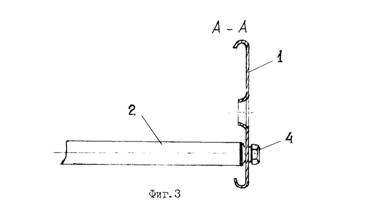

На фиг. 3 изображено сеч. А-А фиг. 2 (дано изображение крепления боковины с поперечинами).

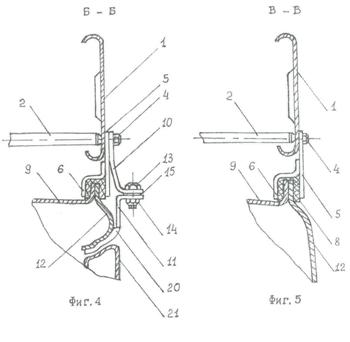

На фиг. 4 изображено сеч. Б-Б фиг. 1 (дано изображение переднего опорного элемента).

На фиг. 5 изображено сеч. В-В фиг. 1 (дано изображение промежуточного опорного элемента).

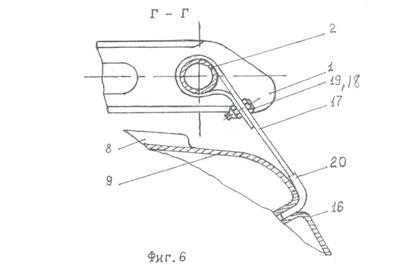

На фиг. 6 изображено сеч. Г - Г фиг. 2 (дано изображение заднего узла крепления грузовой платформы к крыше автомобиля).

Съёмный багажник легкового автомобиля содержит: грузовую платформу, образованную боковинами 1 и поперечинами 2, соединёнными между собой винтами 4, передние 5 и задние 6 опорные элементы, выполненные в виде кронштейнов, закреплённых неподвижно на боковине 1 совместно с поперечинами 2, винтами 4, имеющие в нижней части продольный паз, сопряжённый по форме с окантовкой рифта 8 крыши 9 автомобиля и бортом кузова 12.

Боковые узлы крепления платформы к кузову состоят из кронштейна 10, закреплённого неподвижно на боковине платформы 1 винтами 4 и захватом 11, выполненным в сечении по форме проёма двери 21 с бортом кузова 12, соединённого неподвижно с кронштейном 10 винтами 13, гайками 14 и шайбами 15.

Задние узлы крепления платформы выполнены в виде захвата 17, один конец которого имеет форму крюка и сопрягается по форме с отбортовкой проёма задней двери 16, другой конец выполнен в виде хомута, надетого на поперечину 2 грузовой платформы, стянутого винтами 19 и гайками 18 с возможностью вращения относительно оси поперечины 2.

На концы захватов 11 и крюка 17 надеты защитные резиновые чехлы 20.

Сборка и установка багажника осуществляется следующим образом:

вне автомобиля на перекладину 2 надевают хомуты зацепов 17 и стягивают их винтами 19 и гайками 18 до упора. Перекладину 2 в сборе с захватами 17 соединяют с боковинами 1 при помощи винтов 4 и затягивают их до упора. Задние опорные кронштейны 5 соединяют с боковинами 1 и перекладиной 2 при помощи винтов 4 и затягивают их до упора. Передние опорные кронштейны 5 соединяют с кронштейнами 10, боковинами 1 и перекладиной 2 при помощи винтов 4 и затягивают их до упора. Оставшиеся перекладины 2 соединяют с боковинами 1 винтами 4 и затягивают их до упора. Устанавливают багажник на крышу автомобиля так, чтобы продольный паз опор 5 и 6 плотно сел на окантовку рифта 8 крыши 9 автомобиля.

Устанавливают захваты 11 в проёмы дверей 12 и 21. Соединяют захваты 11 с кронштейнами 10 винтами 13 и предварительно их затягивают;

Регулируют положение багажника на крыше так, чтобы захваты 11 и 17 плотно прилегали к проёмам дверей, после чего затягивают плотно винты 13 и 19.
