Номер

70-037-04

Наименование проекта

Зуборезный станок с гидравлическими связями для нарезания конических колес со спиральным зубом.

Назначение

Упрощение конструкции станка, снижение его металлоемкости.

Рекомендуемая область применения

Предприятия металлообработки, станкостроительной промышленности, машиностроения и других отраслей

Описание

Результат выполнения технологической разработки.

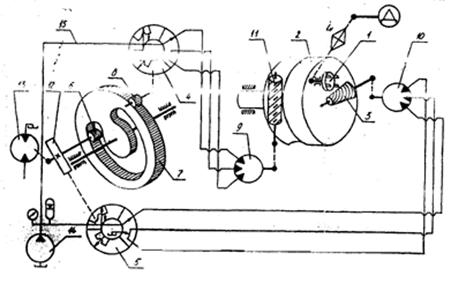

Станок включает в себя резцовую головку (см. чертеж), размещенную на люльке 2 и совершающую вращательное движение от электродвигателя Д через звено настройкиi v, заготовку 3, взаимодействующую с резцовой головкой по цепи обката, генераторы гидравлических импульсов 4 и 5, кинематически связанные посредством шестерни 6, находящейся в зацепле­нии с внутренним периметром составного зубчатого колеса 7, и шестерни 8, соединен­ной с внешним периметром вышеупомянуто­го составного зубчатого колеса, и приводящие во вращение шаговые гидродвигатели 9 и 10, осуществляющие посредством червячной пе­редачи 11 вращение люльки с инструментом и заготовки соответственно, при этом золотниковая втулка с рабочими щелями генератора гидравлических импульсов привода люльки получает вращение от шестерни 8, связанной с внешним периметром составного колеса 7, а золотниковая втулка генератора гидравлических импульсов привода заготовки получает вращение от зубчатого колеса 12, закрепленного на одном валу с шестерней 6, находящейся в зацеплении с внутренним периметром вышеупомянутого составного колеса и получающей вращение от гидромотора 13; рабочая жидкость к генераторам гидравлических импульсов подводится от насосной установки 14 по трубопроводу 15.

Работа станка осуществляется следующим образом.

Вращение люльки 2 с размещенной на ней резцовой головкой 1 и получающей вращение от электродвигателя Д через звено настройкиi vсвязано с вращением заготовки 3 цепью обката и осуществляется от гидравлического шагового двигателя 9, кинематически связанного посредством червячной передачи 11 с люлькой и управляемого генератором гидравлических импульсов 4, золотниковая втулка с рабочими щелями которого получает вращение от шестерни 8, находящейся в зацеплении с внешним периметром составного зубчатого колеса 7.

Вращение заготовки 3 осуществляется шаговым гидродвигателем 10, управляемым генератором гидравлических импульсов 5, золотниковая втулка с рабочими щелями которого получает вращение от зубчатого колеса 12, закрепленного на одном валу с шестерней 6, находящейся в зацеплении с внутренним периметром вышеупомянутого составного колеса и получающей вращение от гидромотора 13. Рабочая жидкость к генераторам гидравлических импульсов подводиться от насосной установки 14 по трубопроводу 15.




Преимущества перед известными аналогами

Отличается тем, что он снабжен составным колесом, при этом золотниковая втулка генератора гидравлических импульсов привода люльки выполнена с возможностью вращения от шестерни, связанной с внешним периметром составного колеса.

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Снижение металлоемкости станка на 24 %

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

03.06.2004
