Результат выполнения конструкторской разработки.

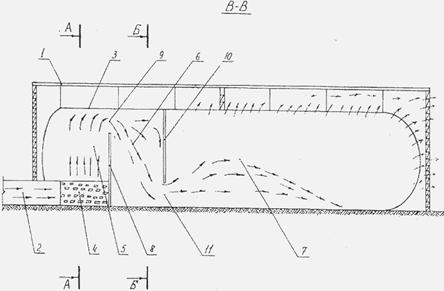

Предложено пылезащитное сооружение содержащее жесткий влагоусточивый корпус 1, снабженный замкнутой фильтротканевой оболочкой 3, подвешенной на внутренних стенках корпуса и соединенной с полевоздушным трубопроводом 2, оканчивающимся коагуляционным струегасительным устройством 4. Фильтротканевая оболочка имеет три камеры: коагуляционно-струегасительную 5, стабилизирующую 6 и пылеосадительную 7 . Фильтровальная перегодка 8 между коагуляционно-струегасительной 5 и стабилизирующей 6 камерами имеет технологический проем 9 в верхней части, а фильтротканевая перегородка 10 между стабилизирующей 6 и пылеосадительной 7, камерами имеет технологический проем 11 в нижней части. Вертикальный размер которых регулируется согласно параметром пылевоздушного потока.

Пылевоздушный поток по трубопроводу 2 попадает в коагуляционное струегасительное 4, которое разбивает его на две равные и направленные навстречу друг другу равные и направленные навстречу друг другу пылевоздушные струи, в результате чего происходит коагумерование частиц пыли в взаимное погашение струй. Далее пылевоздушный поток поднимается до технологического проема 9, через который попадает в стабилизация потока и опускание его до технологического проема 11, вертикальным размером которого регулируется минимальная высота прохождения частиц витающей пыли в пылеосадительную камеру 7.
