Результат выполнения технологической разработки

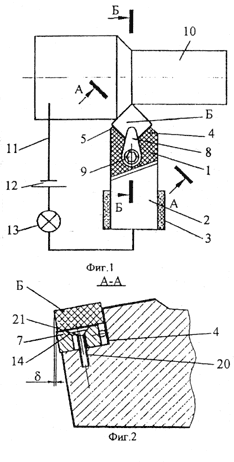

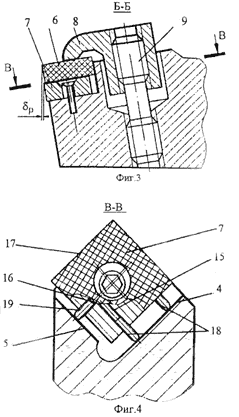

На фиг. 1 представлена схема контроля износа режущих кромок резца; на фиг. 2 -сечение А-А на фиг. 1; на фиг. 3 - сечение Б-Б на фиг. 1; на фиг. 4 - сечение В-В на фиг. 3.

Резец для контроля износа режущей - кромки включает в себя головку 1 и державку 2 корпуса, изолированную от массы станка прокладками 3. В гнезде головки 1, имеющей упорные поверхности 4 и 5, размещена режущая пластина 6, выполненная из любого известного инструментального материала, и опорная пластина 7, выполненная из твердого сплава или другого токопроводящего материала. Режу­щая пластина 6 прижата к опорной пластине 7 прихватом 8 посредством винта 9. Изделие 10 и державка 2 корпуса резца подсоединены к электрической цепи 11, в которую для регистрации ее замыкания включены источник питания 12 и сигнальная лампа 13.

Опорная пластина 7, по форме подобная режущей пластине 6, имеет центральное отверстие 14 фасонного профиля и резьбовые отверстия 15 и 16. Оси одних резьбовых отверстий расположены параллельно главной секущей плоскости, а оси других - парал­лельно главной кромке. В резьбовых отвер­стиях 15 и 16 опорной пластины установлены регулировочные винты 18 и 19. Крепление опорной пластины 7 к корпусу резца выполняется винтом 20 с фасонной головкой 21. В утопленном положении регулировочных винтов 18 и 19 оси центрального отверстия 14 и винта 20 совпадают.

Работа резца осуществляется следующим образом. Перед установкой на станке производят настройку резца вне станка, которая заключается в установке взаимного положения режущей 6 и опорной 7 пластин. Взаимное положение режущей и опорной 7 пластин определяется видом обработки, размерами обрабатываемого изделия, техническими требованиями к нему и т.д.

В зависимости от конкретных условий обработки опорную 7 пластину устанавливают на корпусе резца и крепят к нему с помощью винта 20. За счет возникшего в результате настройки опорной 7 пластины эксцентриситета, зажимной винт 20 своей фасонной головкой 21 в общем случае вводит в контакт наконечники регулировочных винтов 18 и 19 и, в частном - наконечники тех или иных регулировочных винтов (18, или 19) и соответствующую боковую поверхность опорной пластины соответственно с упорными поверхностями 4 и 5 гнезда головки 1 корпуса резца и обеспечивает надежное базирование опорной пластины. Затем на опорную 7 пластину помещают режущую 6 пластину, которую крепят прихватом 8 посредством винта 9.

Далее настроенный резец устанавливается на станке, подключается к электрической цепи 11 и включается источник питания 12.

По мере работы резца его режущая пластина изнашивается. При этом электрическая цепь остается разомкнутой до тех пор, пока износ главной задней поверхности или вершины режущей пластины не достигнет допустимой величины и в контакт с заготовкой вступит опорная токопроводящая пластина.
