Результат выполнения конструкторской разработки.

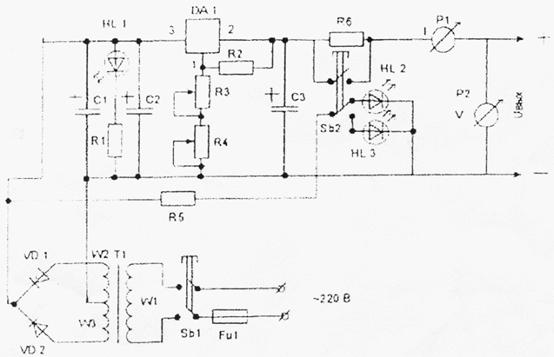

Разработанное устройство, рис. 1 предназначено для зарядки аккумуляторных батарей, а также для использования в качестве блока питания постоянного напряжения с возможностью регулирования напряжения от 1 до 30 В.

При включении переключателяsbна первичную обмоткуw1 трансформатора Т1 подается переменное напряжение сети 220 В. При этом на вторичных обмоткахw2 иw3 наводится переменное напряжение 32 В. Диоды Д1 и Д2 обеспечивают двухполупериодное выпрямление. Поэтому постоянное напряжение накапливается на конденсаторе С1, который служит для сглаживания пульсаций переменного тока. Далее постоянное напряжение подается на схему регулировки выходного напряжения для зарядки аккумуляторов и питания различных устройств. Выпрямленное напряжение поступает на вход 3da-микросхема к142ЕН12. На выходе 2 микросхемы стабилизатора напряженияda1 формируется выходное регулируемое напряжения, определяемое цепочкой резисторовr2,r3 и К4, подающих управляющее напряжение на управляемый вход 1 стабилизатора напряженияda1. Переменные резисторыr3 иr4 служат для плавного и ступенчатого задания выходного напряженияda1 соответственно. Выходное напряжение со стабилизатораda1 попадает на емкость С3, которая предназначена для сглаживания переходных процессов и её рекомендуется устанавливать при наличии длинных соединительных проводов и в тех случаях, когда недопустимы броски напряжения и тока в цепи нагрузки.

При замыкании контактов ключаsb2 устройство работает именно в режиме блока питания с плавным и ступенчатым регулированием напряжения от 1 до 30 В.

В разомкнутом состоянии ключаsb2 устройство работает в режиме зарядного устройства аккумуляторов емкостью до 10 А х ч и напряжением от 1,2 до 24 В. Приборы Р1 и Р2 предназначены соответственно для измерения тока и напряжения на выходе устройства.

В верхнем положении контактов переключателяsb3 прибор Р2 измеряет выходное напряжение устройства, при нажатии переключателяsb2 прибор Р1, являющийся амперметром, измеряет выходной ток устройства. Резисторr6 предназначен тока для ограничения тока зарядки, а также для смягчения токовой характеристики. Светодиод Нl1 предназначен для сигнализации о включении устройства. Резисторr1 служит для ограничения тока протекающего через светодиод Нl1.

Светодиоды Нl2 и Нl3 предназначены для индикации режимов работы прибора: зарядное устройство, блок питания. Устройство имеет температурную и токовую защиту. При разомкнутом ключеsb2 с целью проверки электронных устройств можно подавать питание на отлаживаемые электрические схемы. В этом случае резисторr6 ограничителем тока и может препятствовать выходу из строя некоторых элементов схемы. Установка функции и режимов работы прибора осуществляется вручную.
