ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 68-100-04 |
|
Наименование проекта Рудничная тяговая подстанция |
|
Назначение Повышение эксплуатационной надёжности устройства |
|
Рекомендуемая область применения Питание контактных сетей электровозной откатки рудников и шахт |
|

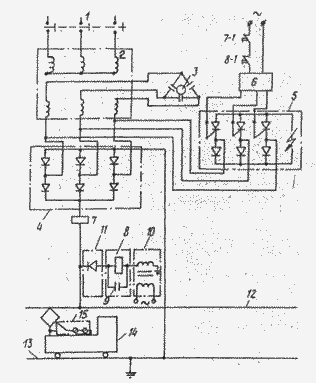

Описание Результат выполнения конструкторской разработки. Устройство содержит силовой трехфазный трансформатор 2 подключенный к общешахтной сети трехфазного тока через высоковольтный выключатель 1. Конденсаторная батарея 3 включена в разомкнутую звезду вторичной обмотки силового трансформатора, а на выходе этой обмотки подключены параллельно трехфазными входами силовой выпрямитель 4 и диодно-тиристорный лист 5 с закороченным выходом и с блоком 6 включения управления электродами тиристов. Выход силового выпрямителя 4 через реле 7 минимального тока с замедлением на отключение подключен к контактному проводу 12 и рельсам 13. Электровоз 14 снабжен цепью освещения 15. Обмотка реле 8 контроля наличия нагрузки, зашинтарованная конденсатором 9 для обеспечения сглаживания напряжения и замедления на отпадание, включена во вторичную обмотку трансформатора напряжения 10, второй конец которой заземлен. Далее, через опорный диод 11 обмотка реле подключена на контактный провод 12.
|
|
Преимущества перед известными аналогами Снабжена трансформатором напряжения, диодно-тиристорным мостом с блоком управления электродами тиристоров, опорным диодом, реле минимального тока с замедлением на отключение и реле контроля наличия нагрузки. |
|
Стадия освоения Способ (метод) проверен в лабораторных условиях |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект Повышение эксплуатационной надежности на 100 % |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 11.08.2004 |
