Номер 68-099-04 |
|
Наименование проекта Электромагнитный насос |
|
Назначение Упрощение конструкции, повышение производительности |
|
Рекомендуемая область применения Устройства для перекачки различных жидкостей в горной и другой промышленностях |
|

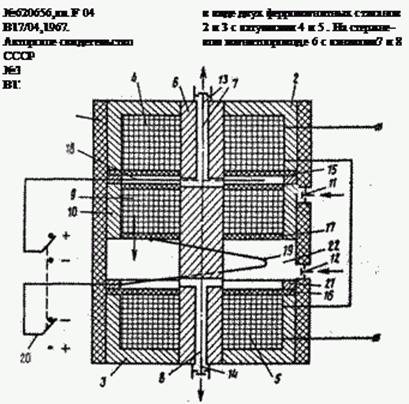

Описание Результат выполнения конструкторской разработки. Устройство (рис. 1) содержит корпус 1, внутри которого неподвижно закреплен статор, выполненный в виде двух стаканов 2 и 3 с распределительной обмоткой из двух согласно включенных катушек 4 и 5; стержневой магнитопровод 6, имеющий на обоих концах каналы 7 и 8 для выпуска жидкости; якорь-поршень, выполненный в виде концентрической обмотки 9, запрессованный в гильзу 10, и свободно посаженный на стержневой магнитопровод 6; всасывающие 11 и 12 и нагнетательные 13 и 14 клапаны. С внутренней стороны катушки 4 и 5 снабжены изоляционными кольцами 15 и 16. С обеих сторон обмотка 9 возбуждения имеет изоляционные кольца 17 и гибкие изолированные токопроводы 18 и 19, выполненные в виде пружин и связанные с ключами 20 управления, работающими по заданной программе. Для ограничения хода якоря-поршня, перемещаемого внутри камеры 22, и предохранения статора от повреждений, устройство снабжено двумя кольцами 21. Устройство может быть установлено вертикально, горизонтально или наклонно.
|
|
Преимущества перед известными аналогами Снабжен стержневым магнитопроводом, с каналами для выпуска жидкости, части статора выполнены в виде стакана, охватывающего обмотку. |
|
Стадия освоения Опробовано в условиях опытной эксплуатации |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект Повышение производительности труда в 2 раза. Снижение затрат при производстве в 1,5 раза. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 11.08.2004 |
