Результат выполнения конструкторской разработки.

Ксантогенат - основной реагент - собиратель при флотации при флотации сульфидных руд. Технологические показатели флотационного процесса в значительной мере зависят от правильной дозировки ксантогената, определяемой его равновесной концентрацией в пульпе. Для определения количественного содержания ксантогената в пульпе разработан новый концентратомер - АЖД - 6.

В основе работы этого устройства используется спектрофотометрический способ контроля. АЖФ - 6 осуществляет непрерывное измерение величины поглощения света водными растворами веществ в области длин волн 294-313 нм и предназначен для контроля концентрации ксантогената в водных растворах и фильтрах рудных пульп. Световой сигнал, прошедший через водный раствор контролируемого раствора, преобразовывается в сигнал постоянного тока 0-5 мА, пропорциональный оптической плотности поглощающего слоя раствора и концентрации в нем растворенного вещества. Поскольку толщина поглощающего слоя определяется параметрами проточной кюветы и есть величина постоянная, то выходной сигнал пропорционален концентрации ксантогената в анализируемом растворе.

Для работы в промышленных условиях в комплект устройства входят насос и фильтр, устанавливаемый непосредственно в месте контроля (например, в камере флотомашины).

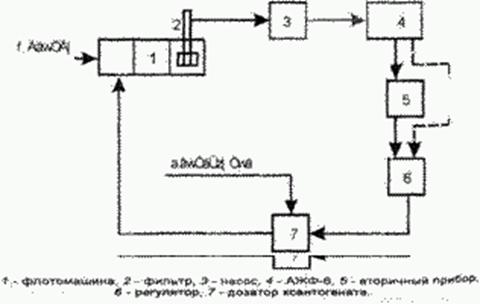

Основным узлом АЖФ-6 является проточная кювета, по одну сторону которой установлены ртутная лампа ДРК-120 и светофильтр, состоящий из светофильтра УФС - 2, а с другой стороны кюветы помещен фотоэлемент Ф-26, сигнал от которого поступает на вход преобразователя. Основным назначение АЖФ-6 является работа в системах регулирования подачи ксантогената в процессе флотации. Один из вариантов такой системы представлен на рисунке.
